Un guide complet pour comprendre, sélectionner et entretenir cet équipement industriel critique
Dans le paysage complexe de la manipulation des fluides industriels, la pompe à lisier submersible constitue une bête de somme, s'attaquant silencieusement et efficacement à certaines des tâches les plus exigeantes dans les domaines de l'exploitation minière, de la construction et de la gestion environnementale. Contrairement aux pompes à eau standards, ces machines spécialisées sont conçues pour traiter des fluides abrasifs à haute teneur en solides qui détruiraient rapidement les équipements conventionnels. Ce guide démystifiera la pompe à lisier submersible, de sa définition fondamentale et de ses principes de fonctionnement à ses composants critiques, ses divers types et ses pratiques de maintenance essentielles.

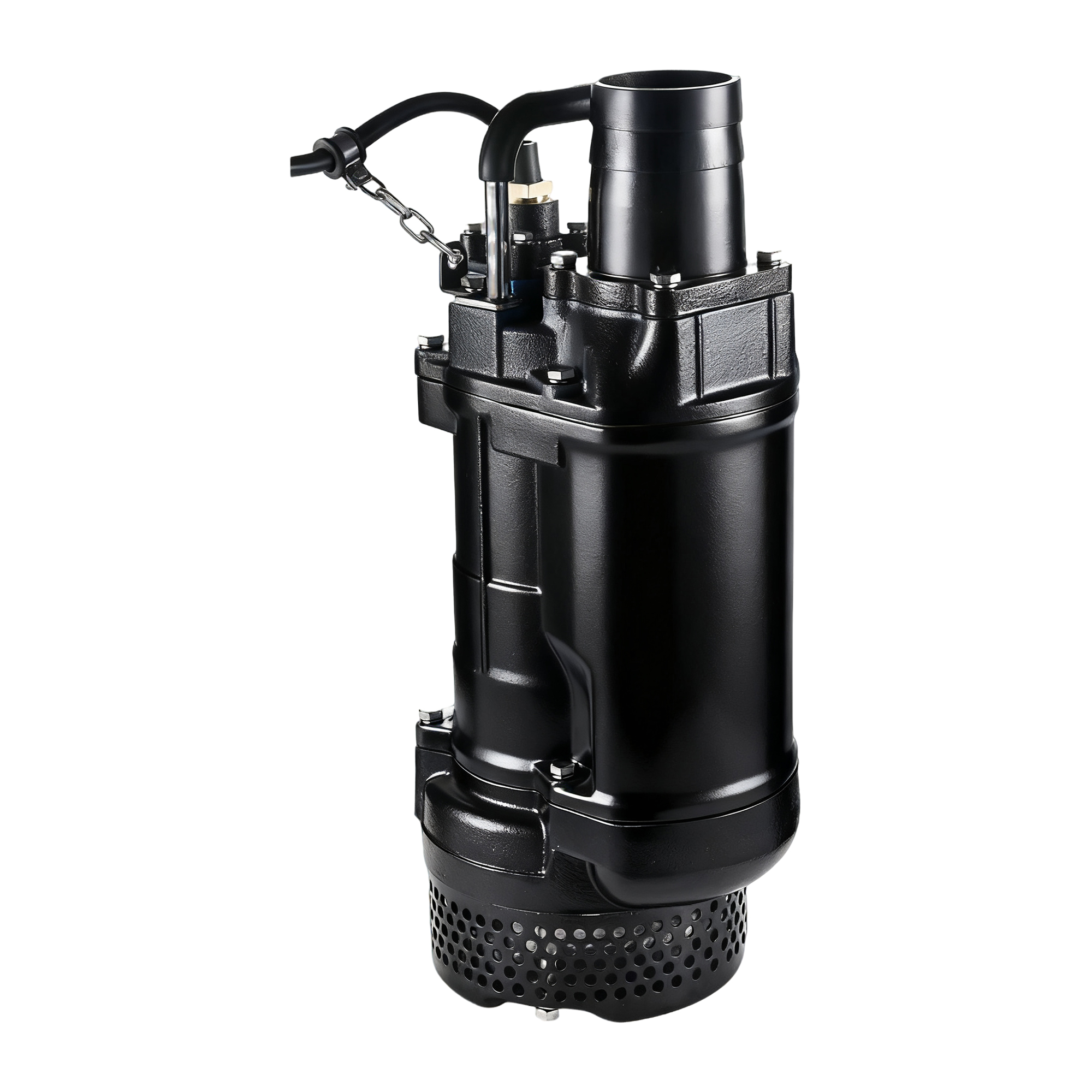

Une pompe à lisier submersible est un type de pompe centrifuge spécialement conçue pour être entièrement immergée dans le fluide qu'elle pompe. Sa fonction principale est de transporter des boues, des mélanges d'eau et de particules solides telles que le sable, le gravier, le charbon, les boues et les résidus miniers. Ce qui la distingue des autres pompes est sa construction robuste et sa capacité à fonctionner sous l'eau, éliminant le besoin d'amorçage et réduisant le risque de cavitation.
Contrairement aux pompes montées en surface, qui dépendent de l'aspiration pour aspirer le fluide, les pompes à lisier submersibles sont placées directement dans le lisier, poussant le fluide vers le haut. Cette conception est cruciale pour les applications où la boue est trop épaisse, abrasive ou profonde pour que les pompes traditionnelles puissent la gérer efficacement. Le terme « boue » lui-même fait référence à tout fluide présentant une concentration élevée de matières en suspension, et ces pompes sont la référence en matière de déplacement de fluides aussi difficiles.
En son cœur, la pompe à lisier submersible fonctionne sur le principe de la force centrifuge . Voici un aperçu étape par étape de son fonctionnement :
L'ensemble de la pompe, y compris le moteur et la roue, est immergé dans la boue. Cela élimine le besoin d’une conduite d’aspiration et empêche l’air de pénétrer dans le système, cause fréquente de panne de pompe.
Un moteur électrique, scellé et refroidi par le fluide environnant, entraîne une roue spécialement conçue à grande vitesse.
Lorsque la turbine tourne, elle crée une force centrifuge qui accélère la boue vers l'extérieur depuis le centre de la turbine.
La boue accélérée est collectée dans une volute qui convertit l’énergie cinétique du fluide en mouvement en énergie de pression.
La boue sous pression est ensuite forcée à travers la sortie de décharge et transportée vers son emplacement prévu, qu'il s'agisse d'une usine de traitement, d'un site d'élimination ou d'un pipeline.

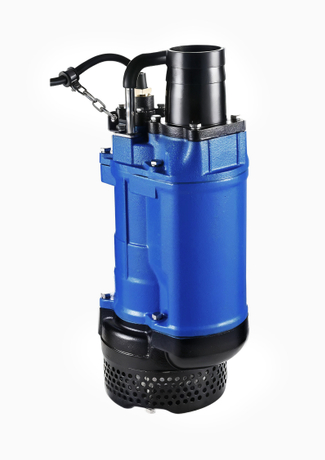

Une caractéristique clé de nombreuses pompes à lisier modernes, comme la série KBS présentée dans l'image, est un agitateur au fond. Ce dispositif remue les solides déposés, garantissant que la pompe puisse aspirer un mélange homogène et évitant le colmatage.

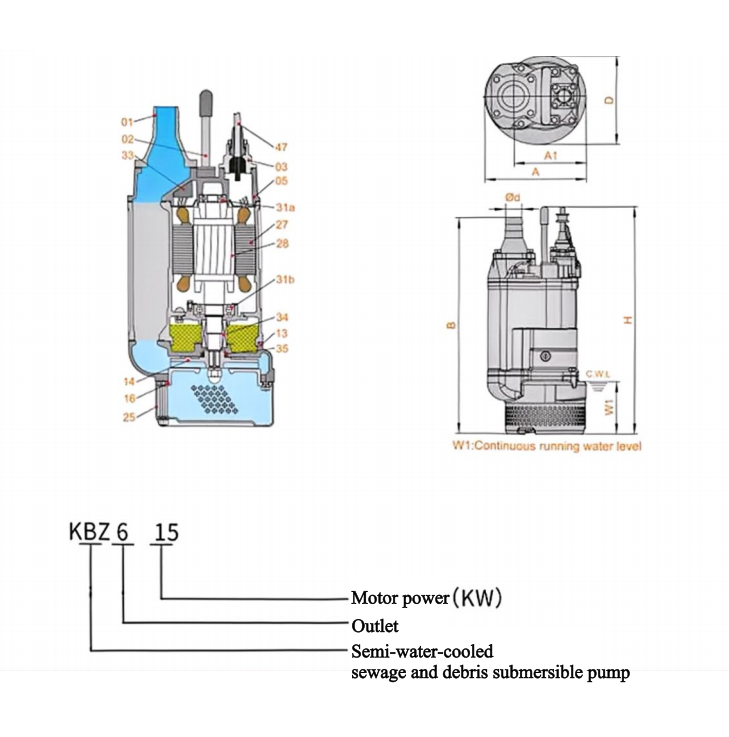

La durabilité d'une pompe à lisier submersible est directement liée à la qualité de ses composants et des matériaux utilisés dans leur construction. Voici les parties critiques :
Le cœur de la pompe. Il est généralement fabriqué à partir de fer blanc à haute teneur en chrome ou de caoutchouc pour résister à l'abrasion. Les turbines métalliques sont utilisées pour les boues très abrasives, tandis que les turbines en caoutchouc sont préférées pour les boues contenant des particules à arêtes vives.
La volute qui dirige le flux. Il est doublé de matériaux résistants à l'usure tels que le caoutchouc, le polyuréthane ou un alliage à haute teneur en chrome pour résister à l'impact constant des particules solides.
L'arbre relie le moteur à la roue. Il doit être robuste et soutenu par des roulements robustes. Les joints d'arbre sont essentiels ; ils empêchent le lisier de pénétrer dans le carter du moteur. Les garnitures mécaniques doubles sont standard, souvent avec un fluide barrière pour une protection supplémentaire.
Un moteur électrique submersible, généralement classé IP68, ce qui signifie qu'il est totalement étanche à la poussière et peut être immergé dans l'eau jusqu'à des profondeurs importantes (par exemple, 15 mètres comme spécifié pour la série KBS).

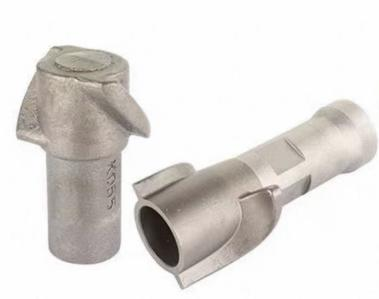

Situé à l’entrée d’aspiration, ce composant brise les solides déposés et empêche la pompe d’ingérer de gros amas dommageables.

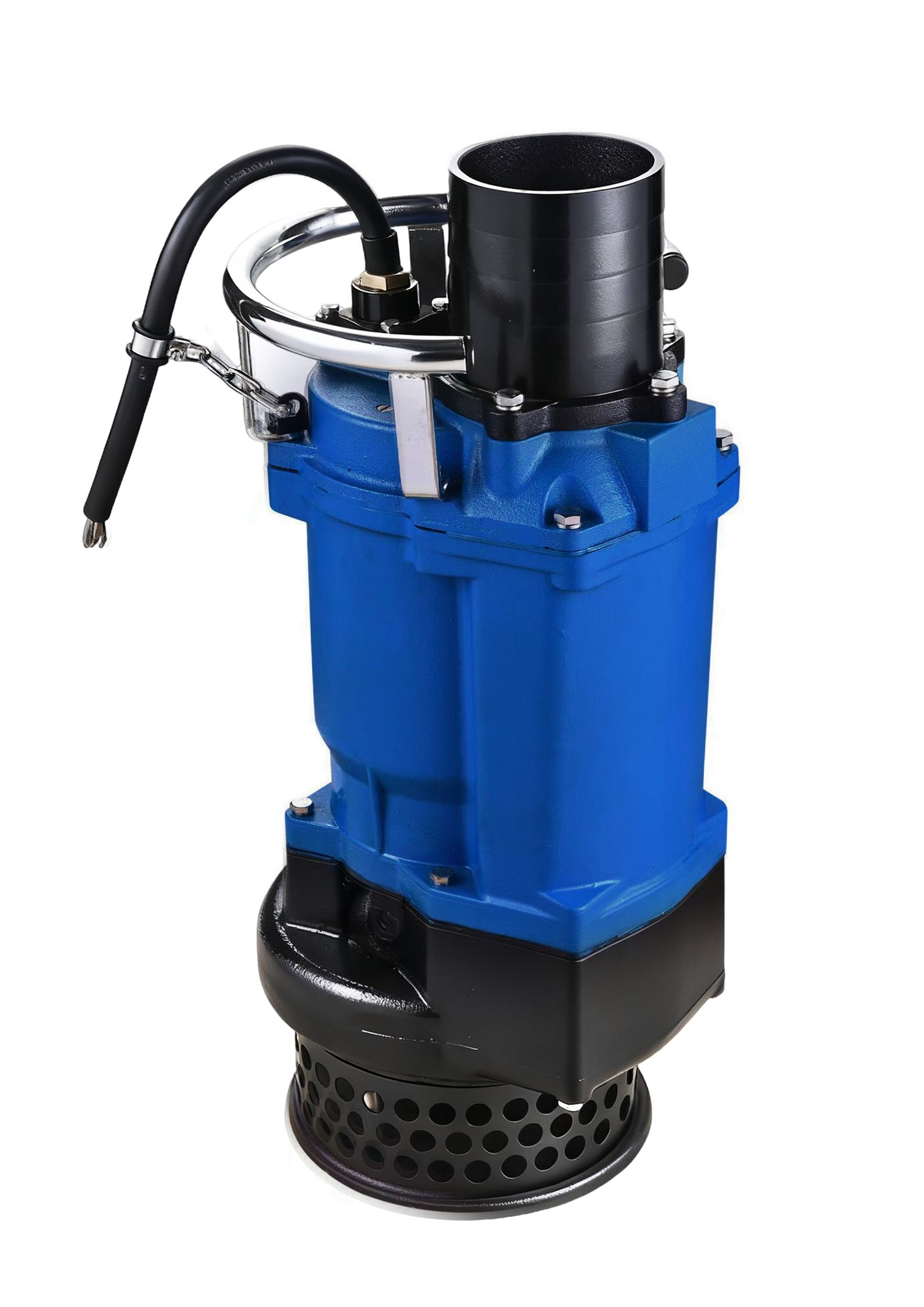

Les pompes à lisier submersibles sont classées en fonction de leur conception, de leur application et des matériaux qu'elles manipulent. La série KBS est un excellent exemple de pompe à lisier submersible robuste . Voici les principaux classements :
◦ Mono-étagé : Le type le plus courant, avec une roue, utilisé pour la plupart des pompages de lisier.
◦ Multi-étages : dotés de plusieurs roues, celles-ci sont utilisées pour les applications à haute pression où une pression importante est requise.
◦ Pompes à lisier minier : conçues pour la manipulation du minerai, du charbon et des résidus. Ils sont construits pour une résistance maximale à l’abrasion.

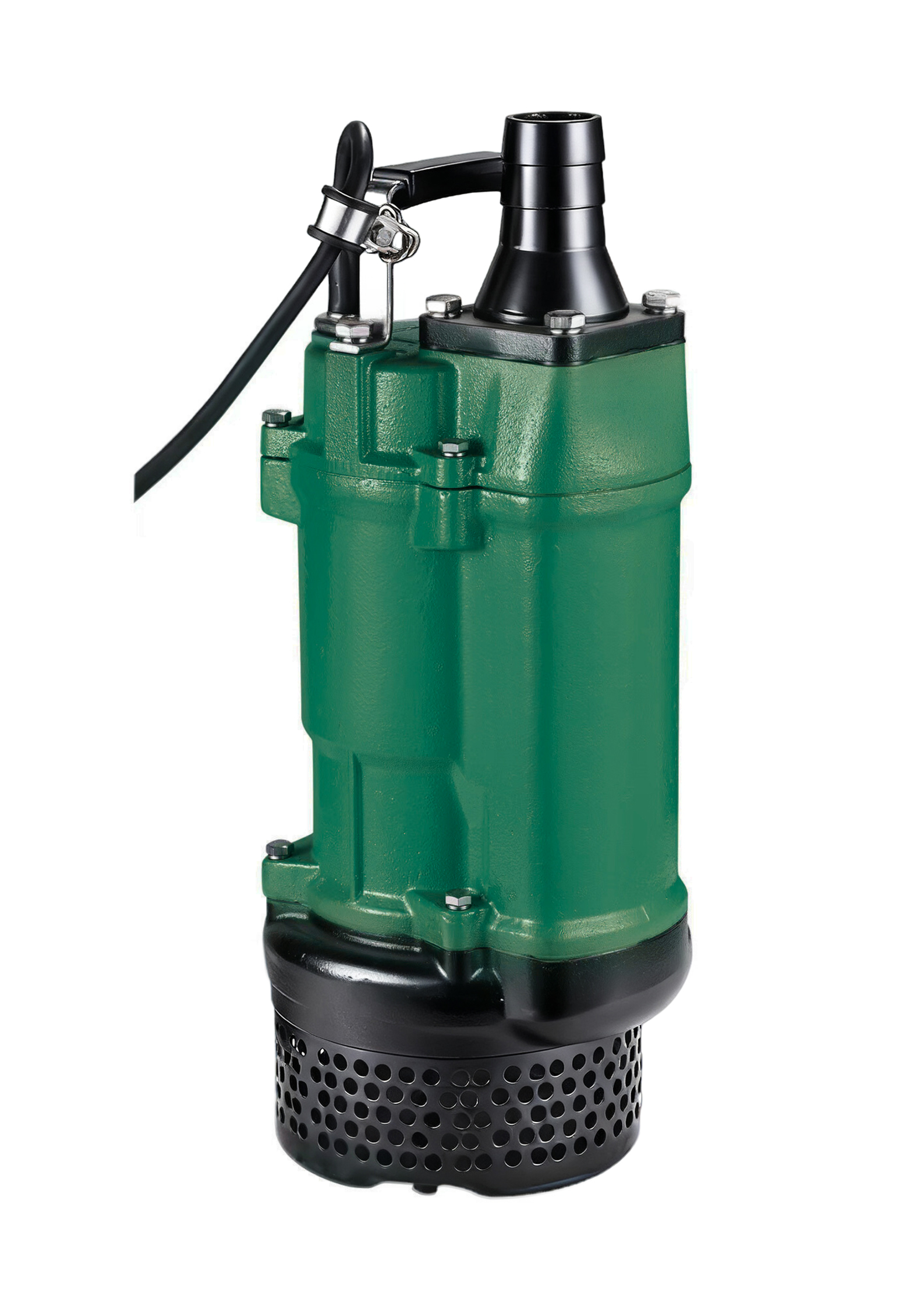

◦ Pompes de construction/dragage : utilisées pour l'assèchement des excavations, le pompage de sable et de gravier et le dragage des rivières et des ports. La série KBS entre dans cette catégorie, avec des débits allant jusqu'à 372 m³/h et des hauteurs d'eau allant jusqu'à 32 mètres.
◦ Pompes à boues d'épuration : utilisées dans le traitement des eaux usées municipales et industrielles pour pomper des boues épaisses et des biosolides.
◦ Pompes à revêtement métallique : Pour les applications très abrasives.
◦ Pompes à revêtement en caoutchouc : Pour les boues contenant des particules pointues ou lorsque la corrosion est un problème.
Les pompes à lisier submersibles sont indispensables dans un large éventail d’industries :
◦ Assèchement des excavations profondes et des fosses de fondation.
◦ Pompage de sable, de gravier et de boues lors de projets de tunnels et de pose de canalisations.
◦ Transporter la boue de charbon, le minerai de cuivre et le minerai de fer depuis le front de taille jusqu'aux usines de traitement.
◦ Manipulation des résidus, les déchets laissés après l'extraction minérale.
◦ Entretenir les canaux de navigation en éliminant le limon et le sable.
◦ Récupérer des terres sur la mer ou les lacs.
◦ Assainissement des sites contaminés par pompage des eaux souterraines et des boues polluées.
◦ Gestion des déchets industriels et des boues des centrales électriques et des usines.
Choisir la bonne pompe à lisier submersible est une décision technique cruciale. Un mauvais choix peut entraîner une inefficacité, des pannes fréquentes et des coûts opérationnels élevés. Voici les paramètres clés à considérer :
Le volume de lisier à pomper par unité de temps (m³/h ou GPM). Ceci est déterminé par les exigences du projet.
La hauteur dynamique totale, qui correspond à la résistance totale que la pompe doit surmonter. Il est calculé comme suit :
H = H_s + H_d + H_f + H_{pertes}
Où:
◦ H_s = hauteur d'aspiration statique (le cas échéant)
◦ H_d = Tête de décharge statique
◦ H_f = Perte de friction dans les canalisations
◦ H_{losses} = Pertes mineures des vannes et raccords
Les boues sont plus lourdes que l'eau. Le besoin en puissance de la pompe augmente avec SG. La puissance (P) peut être estimée à l’aide de :
P = rac{Q imes H imes SG}{367 imes eta}
Où eta est l’efficacité de la pompe.
Détermine le matériau de construction (par exemple, à haute teneur en chrome pour les grosses particules pointues).
Influence le choix des matériaux d'étanchéité et de l'isolation du moteur.
Une bonne installation et un entretien régulier sont les clés pour maximiser la durée de vie et l’efficacité de votre pompe à lisier submersible.
• Profondeur : Assurez-vous que la pompe est immergée à la profondeur minimale requise pour éviter les vortex et l'ingestion d'air.
• Positionnement : Installer la pompe verticalement sur une base solide ou utiliser un système de rail de guidage pour une récupération facile. Évitez de faire glisser la pompe vers le bas.
• Gestion des câbles : fixez le câble d'alimentation au tuyau de refoulement pour éviter qu'il ne soit endommagé ou accroché.
• Inspections régulières : Vérifiez les fuites, les bruits inhabituels et les vibrations. Surveillez la température et la consommation de courant du moteur.
• Remplacement des pièces d'usure : la roue, les revêtements de boîtier et les joints sont des éléments consommables. Remplacez-les dès les premiers signes d’usure excessive pour éviter une panne catastrophique.
• Nettoyage : Après utilisation, rincer la pompe à l'eau claire pour éliminer toute boue résiduelle qui pourrait provoquer une corrosion ou un blocage lors du stockage.
• Lubrification : Suivez les directives du fabricant pour la lubrification des roulements et l'entretien des joints.
R : Non. Faire fonctionner une pompe à lisier submersible à sec est extrêmement dommageable. Le moteur dépend du fluide environnant pour son refroidissement et les joints nécessitent une lubrification à partir du fluide pompé. Un fonctionnement à sec entraînera une surchauffe et une défaillance des joints.
R : La principale différence réside dans leur construction. Les pompes à lisier sont construites avec des matériaux robustes et résistants à l'usure pour gérer les solides abrasifs. Les pompes à eau sont conçues pour les fluides clairs et tomberaient rapidement en panne si elles étaient utilisées pour pomper du lisier.
R : Cela varie selon le modèle. La série KBS, par exemple, peut fonctionner à une profondeur d'immersion maximale de 15 mètres. Des modèles haute pression sont disponibles pour des applications plus profondes, dépassant parfois 100 mètres.
R : La meilleure façon d'éviter le colmatage est d'utiliser une pompe avec un agitateur, comme la série KBS, qui brise les solides déposés. De plus, assurez-vous que la crépine d’aspiration est claire et que la boue est correctement agitée avant de pomper. Évitez de pomper de gros objets étrangers.
R : La durée de vie dépend fortement de l’application et de la maintenance. Dans un environnement modérément abrasif et avec des soins appropriés, une pompe peut durer 5 à 10 ans. Dans les applications minières hautement abrasives, les principaux composants peuvent devoir être remplacés tous les 1 à 2 ans.
En conclusion, la pompe à lisier submersible est une merveille d’ingénierie, conçue pour prospérer dans les environnements les plus difficiles. En comprenant ses principes, ses composants et les soins appropriés, vous pouvez garantir que cet équipement essentiel fournira un service fiable pour les années à venir. Que vous travailliez dans l'exploitation minière, la construction ou la gestion environnementale, choisir la bonne pompe à lisier est un investissement dans l'efficacité, la productivité et la tranquillité d'esprit.
Pour des systèmes de pompes à lisier submersibles de haute qualité, durables et économes en énergie, il vaut la peine d'explorer les solutions proposées par Shanghai People Enterprise Group Pump Co., Ltd. La société propose une large gamme d'équipements de pompage de qualité professionnelle et un support technique pour garantir des performances optimales et une longue durée de vie. Les acheteurs et chefs de projet intéressés peuvent contacter leur équipe technique pour une consultation personnalisée ou une assistance pour la sélection et l’installation des pompes.
