Una guía completa para comprender, seleccionar y mantener este equipo industrial crítico
En el complejo panorama del manejo de fluidos industriales, la bomba sumergible para lodos se erige como un caballo de batalla, que aborda de manera silenciosa y eficiente algunas de las tareas más exigentes en la minería, la construcción y la gestión ambiental. A diferencia de las bombas de agua estándar, estas máquinas especializadas están diseñadas para manejar fluidos abrasivos con alto contenido de sólidos que destruirían rápidamente los equipos convencionales. Esta guía desmitificará la bomba sumergible para lodos, desde su definición fundamental y principios de funcionamiento hasta sus componentes críticos, diversos tipos y prácticas de mantenimiento esenciales.
Una bomba de lodo sumergible es un tipo de bomba centrífuga diseñada específicamente para sumergirse completamente en el fluido que bombea. Su función principal es transportar lodos : mezclas de agua y partículas sólidas como arena, grava, carbón, lodos y relaves de minas. Lo que la diferencia de otras bombas es su construcción robusta y su capacidad para funcionar bajo el agua, lo que elimina la necesidad de cebar y reduce el riesgo de cavitación.
A diferencia de las bombas montadas en superficie, que dependen de la succión para extraer el fluido, las bombas sumergibles para lodo se colocan directamente en el lodo, empujando el fluido hacia arriba. Este diseño es crucial para aplicaciones donde la lechada es demasiado espesa, abrasiva o profunda para que las bombas tradicionales puedan manejarla de manera efectiva. El término 'lodo' en sí mismo se refiere a cualquier fluido con una alta concentración de sólidos suspendidos, y estas bombas son el estándar de oro para mover medios tan desafiantes.
En esencia, la bomba de lodo sumergible funciona según el principio de fuerza centrífuga . A continuación se muestra un desglose paso a paso de su funcionamiento:
Toda la unidad de bomba, incluidos el motor y el impulsor, se sumerge en el lodo. Esto elimina la necesidad de una línea de succión y evita que entre aire al sistema, una causa común de falla de la bomba.
Un motor eléctrico, sellado y enfriado por el fluido circundante, impulsa a alta velocidad un impulsor especialmente diseñado.
A medida que el impulsor gira, crea una fuerza centrífuga que acelera la pulpa hacia afuera desde el centro del impulsor.
La suspensión acelerada se recoge en una carcasa de voluta, que convierte la energía cinética del fluido en movimiento en energía de presión.
Luego, el lodo presurizado se fuerza a través de la salida de descarga y se transporta a su ubicación prevista, ya sea una planta de procesamiento, un sitio de eliminación o una tubería.

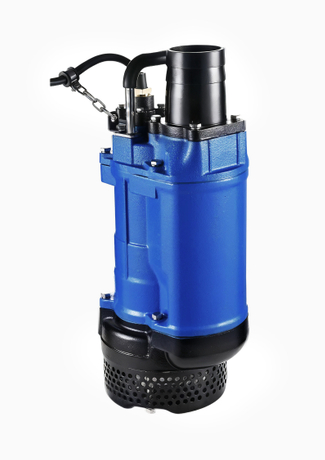

Una característica clave de muchas bombas de lodo modernas, como la serie KBS que se muestra en la imagen, es un agitador en la parte inferior. Este dispositivo agita los sólidos sedimentados, lo que garantiza que la bomba pueda aspirar una mezcla consistente y evita obstrucciones.
La durabilidad de una bomba sumergible para lodos está directamente relacionada con la calidad de sus componentes y los materiales utilizados en su construcción. Aquí están las partes críticas:
El corazón de la bomba. Por lo general, está hecho de caucho blanco con alto contenido de cromo o hierro para resistir la abrasión. Los impulsores de metal se utilizan para lodos altamente abrasivos, mientras que los impulsores de caucho se prefieren para lodos con partículas de bordes afilados.
La voluta que dirige el flujo. Está revestido con materiales resistentes al desgaste, como caucho, poliuretano o aleaciones con alto contenido de cromo, para resistir el impacto constante de partículas sólidas.
El eje conecta el motor al impulsor. Debe ser robusto y estar sostenido por cojinetes de alta resistencia. Los sellos del eje son críticos; evitan que entre lodo en la carcasa del motor. Los sellos mecánicos dobles son estándar, a menudo con un fluido barrera para mayor protección.
Un motor eléctrico sumergible, normalmente con clasificación de protección IP68, lo que significa que es totalmente hermético al polvo y puede sumergirse en agua hasta profundidades significativas (por ejemplo, 15 metros como se especifica para la serie KBS).
Ubicado en la entrada de succión, este componente rompe los sólidos sedimentados y evita que la bomba ingiera grumos grandes y dañinos.
Las bombas sumergibles para lodos se clasifican según su diseño, aplicación y los materiales que manejan. La serie KBS es un excelente ejemplo de bomba de lodo sumergible de alta resistencia . Aquí están las principales clasificaciones:
◦ Monoetapa : el tipo más común, con un impulsor, utilizado para la mayoría del bombeo de lodos en general.
◦ Multietapa : con múltiples impulsores, se utilizan para aplicaciones de alta presión donde se requiere una presión significativa.
◦ Bombas de lodos para minería : diseñadas para manipular minerales, carbón y relaves. Están construidos para una máxima resistencia a la abrasión.
◦ Bombas de construcción/dragado : Se utilizan para drenar excavaciones, bombear arena y grava y dragar ríos y puertos. La serie KBS entra en esta categoría, con caudales de hasta 372 m³/h y alturas de hasta 32 metros.
◦ Bombas de lodos de aguas residuales : Se utilizan en el tratamiento de aguas residuales municipales e industriales para bombear lodos espesos y biosólidos.
◦ Bombas revestidas de metal : Para aplicaciones altamente abrasivas.
◦ Bombas revestidas de caucho : para lodos con partículas afiladas o donde la corrosión es un problema.
Las bombas sumergibles para lodos son indispensables en una amplia gama de industrias:
◦ Desagüe de excavaciones profundas y pozos de cimentación.
◦ Bombeo de arena, grava y lodo durante proyectos de construcción de túneles y tendido de tuberías.
◦ Transporte de lodo de carbón, mineral de cobre y mineral de hierro desde el frente de la mina hasta las plantas de procesamiento.
◦ Manejo de relaves, material de desecho que queda después de la extracción de minerales.
◦ Mantenimiento de los canales de navegación mediante la eliminación de limos y arena.
◦ Recuperar tierras del mar o de los lagos.
◦ Remediación de sitios contaminados mediante el bombeo de aguas subterráneas y lodos contaminados.
◦ Gestión de residuos industriales y lodos de centrales eléctricas y fábricas.
Seleccionar la bomba sumergible para lodos adecuada es una decisión de ingeniería fundamental. Una elección incorrecta puede provocar ineficiencia, averías frecuentes y elevados costes operativos. Estos son los parámetros clave a considerar:
El volumen de lodo que se bombeará por unidad de tiempo (m³/h o GPM). Esto está determinado por los requisitos del proyecto.
La altura dinámica total, que es la resistencia total que debe superar la bomba. Se calcula como:
H = H_s + H_d + H_f + H_{pérdidas}
Dónde:
◦ H_s = Altura de succión estática (si corresponde)
◦ H_d = Altura de descarga estática
◦ H_f = Pérdida por fricción en las tuberías
◦ H_{pérdidas} = Pérdidas menores de válvulas y accesorios
Los lodos son más pesados que el agua. El requisito de potencia de la bomba aumenta con SG. La potencia (P) se puede estimar usando:
P = rac{Q imes H imes SG}{367 imes eta}
Donde eta es la eficiencia de la bomba.
Determina el material de construcción (por ejemplo, alto contenido de cromo para partículas grandes y afiladas).
Influye en la elección de los materiales de sellado y el aislamiento del motor.
La instalación adecuada y el mantenimiento regular son las claves para maximizar la vida útil y la eficiencia de su bomba sumergible para lodos.
• Profundidad : asegúrese de que la bomba esté sumergida a la profundidad mínima requerida para evitar vórtices e ingestión de aire.
• Posicionamiento : Instale la bomba verticalmente sobre una base sólida o use un sistema de riel guía para una fácil recuperación. Evite arrastrar la bomba por el fondo.
• Gestión de cables : fije el cable de alimentación a la manguera de descarga para evitar que se dañe o se enganche.
• Inspecciones periódicas : compruebe si hay fugas, ruidos inusuales y vibraciones. Controle la temperatura del motor y el consumo de corriente.
• Reemplazo de piezas de desgaste : el impulsor, los revestimientos de la carcasa y los sellos son elementos consumibles. Reemplácelos a la primera señal de desgaste excesivo para evitar fallas catastróficas.
• Limpieza : Después de su uso, enjuague la bomba con agua limpia para eliminar cualquier lodo residual que pueda causar corrosión u obstrucción durante el almacenamiento.
• Lubricación : Siga las pautas del fabricante para la lubricación de rodamientos y el mantenimiento de sellos.
R: No. Hacer funcionar una bomba sumergible para lodos en seco es extremadamente dañino. El motor depende del fluido circundante para enfriarse y los sellos requieren lubricación del medio bombeado. El funcionamiento en seco provocará sobrecalentamiento y fallos en el sello.
R: La principal diferencia está en su construcción. Las bombas para lodos están construidas con materiales resistentes al desgaste para trabajar con sólidos abrasivos. Las bombas de agua están diseñadas para fluidos claros y fallarían rápidamente si se usaran para bombear lodo.
R: Esto varía según el modelo. La serie KBS, por ejemplo, puede funcionar a una profundidad máxima de inmersión de 15 metros. Hay modelos de alta presión disponibles para aplicaciones más profundas, que en ocasiones superan los 100 metros.
R: La mejor manera de evitar obstrucciones es utilizar una bomba con agitador, como la serie KBS, que rompe los sólidos sedimentados. Además, asegúrese de que el filtro de succión esté limpio y que la lechada esté agitada adecuadamente antes de bombear. Evite bombear objetos grandes y extraños.
R: La vida útil depende en gran medida de la aplicación y el mantenimiento. En un ambiente moderadamente abrasivo y con el cuidado adecuado, una bomba puede durar entre 5 y 10 años. En aplicaciones de minería altamente abrasivas, es posible que sea necesario reemplazar los componentes principales cada 1 o 2 años.
En conclusión, la bomba sumergible para lodos es una maravilla de la ingeniería, diseñada para prosperar en los entornos más hostiles. Al comprender sus principios, componentes y el cuidado adecuado, puede asegurarse de que este equipo crítico brinde un servicio confiable en los años venideros. Ya sea que se dedique a la minería, la construcción o la gestión ambiental, elegir la bomba de lodo adecuada es una inversión en eficiencia, productividad y tranquilidad.
