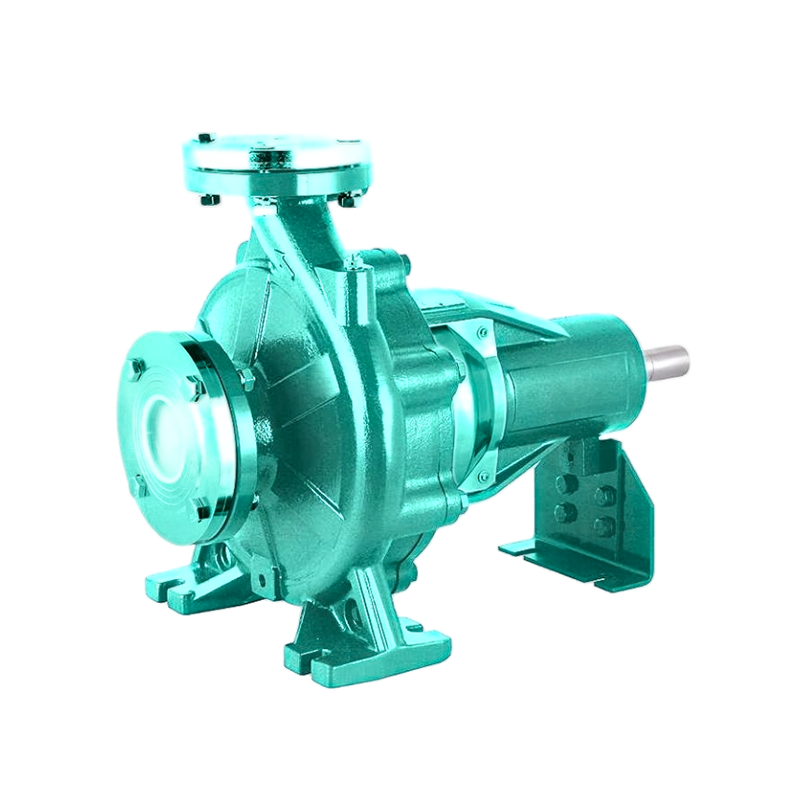

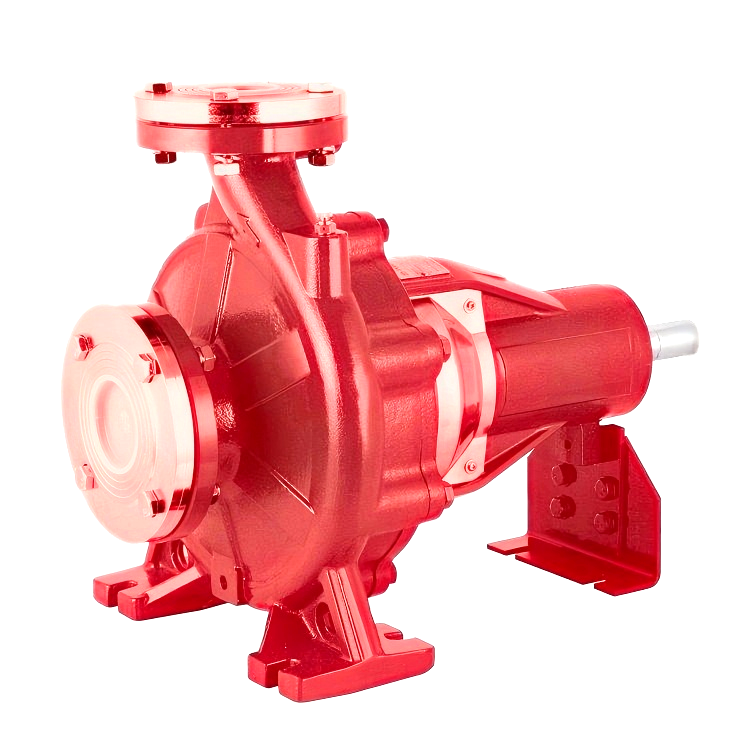

Pompe centrifuge série RS

L'arbre du rotor de la pompe est fabriqué en acier au carbone de haute qualité et subit un traitement anticorrosion pour garantir une résistance mécanique fiable, améliorant efficacement la résistance à l'usure et à la corrosion. Cette conception facilite également l’entretien et le démontage de la turbine.

• Gamme DN de tuyau d'aspiration : 50-300 mm (2'-12');

• Gamme DN de tuyaux de décharge : 32-250 mm (1,5 -10 » );

• Plage de capacité de débit : 0-1500 m3/h ;

• Plage de hauteur/pression : 0-164 m ;

• Plage de puissance : 0,75-315 kW

Avantage du produit

Il présente une structure compacte, une petite taille, une apparence élégante, un encombrement d'installation minimal, un fonctionnement stable, une longue durée de vie, un rendement élevé, une faible consommation d'énergie et un entretien facile. Il est souvent utilisé pour les ensembles de pompes à incendie.

Paramètres techniques

Température du liquide entre -10 ℃ et +120 ℃ Température ambiante jusqu'à +50 ℃
Max. pression de service 16 bar
Service continu S1

Options sur demande

Garniture mécanique spéciale

Autres tensions ou fréquence 60 Hz

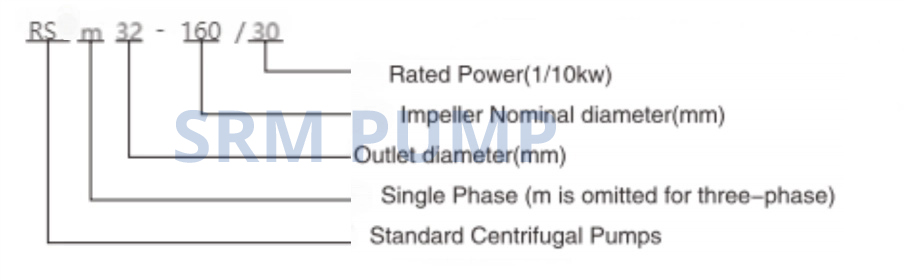

Modèle en option

Modèle	Pouvoir		Performance		Ports	Turbine	Poids	Faible
	(kW)	(ch)	Qm³/h	Hm	(mm)		(kg)	CBM
RS32-160/15	1.5	2	15.5	21	50×32	SS304	31	0.035
RS32-160/22	2.2	3	18.5	26	50×32	SS304	31	0.035
RS 32-160/30	3	4	19.5	28	50×32	SS304	31	0.035
RS32-200/30	3	4	19.5	30	50×32	SS304	35	0.043
RS32-200/40	4	5.5	24	32	50×32	SS304	35	0.043
RS32-250/55	5.5	7.5	15	47	50×32	Fonte	55	0.068
RS32-250/75	7.5	10	15	55	50×32	Fonte	55	0.068
RS32-250/110	11	15	15	82	50×32	Fonte	55	0.068
RS40-160/30	3	4	29	24	65×40	Fonte	35	0.041
RS40-160/40	4	5.5	35	29	65×40	Fonte	35	0.041
RS40-200/55	5.5	7.5	29	39	65×40	SS304	38	0.048
RS40-200/75	7.5	10	35	46	65×40	SS304	38	0.048
RS40-250/92	9.2	12.5	28	54	65×40	Fonte	58	0.071
RS40-250/110	11	15	31	60	65×40	Fonte	58	0.071
RS40-250/150	15	20	35	70	65×40	Fonte	58	0.071
RS50-125/22	2.2	3	50	12	65×50	Fonte	35	0.044
RS50-125/30	3	4	55	15	65×50	Fonte	35	0.044
RS50-125/40	4	5.5	60	18	65×50	Fonte	35	0.044
RS50-160/55	5.5	7.5	50	27	65×50	Fonte	38	0.054
RS50-160/75	7.5	10	60	32.5	65×50	Fonte	38	0.054
RS50-200/92	9.2	12.5	48	41	65×50	Fonte	45	0.051
RS50-200/110	11	15	60	45	65×50	Fonte	45	0.051
RS50-200/150	15	20	60	50	65×50	Fonte	46	0.051
RS50-250/150	15	20	50	60	65×50	Fonte	50	0.071
RS50-250/185	18.5	25	55	68	65×50	Fonte	50	0.071
RS50-250/220	22	30	60	75	65×50	Fonte	50	0.071
RS65-125/40	4	5.5	62	16	80×65	Fonte	42	0.055
RS65-125/55	5.5	7.5	74	19	80×65	Fonte	42	0.055
RS65-125/75	7.5	10	85	23	80×65	Fonte	42	0.055
RS 65-160/92	9.2	12.5	62	30	80×65	Fonte	45	0.060
RS65-160/110	11	15	74	33	80×65	Fonte	45	0.060
RS65-160/150	15	20	85	38	80×65	Fonte	45	0.060
RS65-200/150	15	20	62	44	80×65	Fonte	50	0.069
RS65-200/185	18.5	25	74	50	80×65	Fonte	50	0.069
RS65-200/220	22	30	85	54	80×65	Fonte	50	0.069
RS65-250/220	22	30	62	60	80×65	Fonte	71	0.106
RS65-250/300	30	40	74	72	80×65	Fonte	71	0.106
RS65-250/370	37	50	85	83	80×65	Fonte	71	0.106
RS65-315/370	37	50	90	94	80×65	Fonte	117	0.202
RS65-315/450	45	60	108	102	80×65	Fonte	118	0.202
RS65-315/550	55	75	108	112	80×65	Fonte	119	0.202
RS65-315/750	75	100	114	130	80×65	Fonte	120	0.202
RS80-125/40	4	5.5	90	11.6	100×80	Fonte	46	0.060
RS80-125/55	5.5	7.5	90	16.5	100×80	Fonte	46	0.060
RS80-125/75	7.5	10	90	22.5	100×80	Fonte	46	0.060
RS80-160/110	11	15	130	22.5	100×80	Fonte	48	0.089
RS80-160/150	15	20	145	27	100×80	Fonte	48	0.089
RS80-160/185	18.5	25	160	31	100×80	Fonte	48	0.089
RS80-160/220	22	30	160	36	100×80	Fonte	49	0.089
RS80-200/220	22	30	130	42	100×80	Fonte	65	0.106
RS80-200/300	30	40	160	50	100×80	Fonte	65	0.106
RS80-250/370	37	50	130	63	100×80	Fonte	79	0.143
RS80-250/450	45	60	145	70	100×80	Fonte	79	0.143
RS80-250/550	55	75	160	82	100×80	Fonte	79	0.143
RS80-315/450	45	60	144	78	100×80	Fonte	127	0.217
RS80-315/550	55	75	144	91	100×80	Fonte	128	0.217
RS80-315/750	75	100	160	115	100×80	Fonte	129	0.217
RS80-315/900	90	120	170	130	100×80	Fonte	130	0.217
RS100-160/150	15	20	180	22	125×100	Fonte	60	0.110
RS100-160/185	18.5	25	180	27	125×100	Fonte	60	0.110
RS100-160/220	22	30	180	31	125×100	Fonte	60	0.110
RS100-200/220	22	30	150	41	125×100	Fonte	75	0.135
RS100-200/300	30	40	150	47	125×100	Fonte	75	0.135
RS100-200/370	37	50	150	53	125×100	Fonte	75	0.135
RS100-250/450	45	60	180	59	125×100	Fonte	88	0.160
RS100-250/550	55	75	180	71.5	125×100	Fonte	88	0.160
RS100-250/750	75	100	180	87	125×100	Fonte	88	0.160
RS100-315/550	55	75	200	74	125×100	Fonte	157	0.261
RS100-315/750	75	100	210	93.5	125×100	Fonte	158	0.261
RS100-315/900	90	120	225	110	125×100	Fonte	159	0.261
RS100-315/1100	110	150	225	130	125×100	Fonte	160	0.261
RS125-200/450	45	60	220	38.8	150×125	Fonte	112	0.203
RS125-200/550	55	75	220	48.8	150×125	Fonte	113	0.203
RS125-200/750	75	100	240	58	150×125	Fonte	114	0.203
RS125-250/550	55	75	210	62	150×125	Fonte	142	0.226
RS125-250/750	75	100	220	71	150×125	Fonte	143	0.226
RS125-250/900	90	120	280	74	150×125	Fonte	144	0.226
RS125-250/1100	110	150	280	84.6	150×125	Fonte	145	0.226
RS125-315/900	90	120	240	83.7	150×125	Fonte	186	0.302
RS125-315/1100	110	150	280	95	150×125	Fonte	188	0.302
RS125-315/1320	132	175	300	110	150×125	Fonte	190	0.302
RS125-315/1600	160	220	300	131	150×125	Fonte	192	0.302
RS150-200/750	75	100	350	46.8	200x150	Fonte	166	0.318
RS150-200/900	90	125	400	52.4	200x150	Fonte	167	0.318
RS150-200/1100	110	150	400	59.2	200x150	Fonte	168	0.318
RS150-250/1100	110	150	450	57.5	200x150	Fonte	180	0.359
RS150-250/1320	132	180	500	70.6	200x150	Fonte	181	0.359
RS150-250/1600	160	220	500	82	200x150	Fonte	182	0.359
RS150-315/1600	160	220	450	85	200x150	Fonte	196	0.381
RS150-315/2000	200	275	500	103.4	200x150	Fonte	197	0.381
RS150-315/2500	250	340	500	128.6	200x150	Fonte	198	0.381

Utilisations du produit

Voici une version soignée et professionnelle de votre texte avec une mise en forme et une clarté améliorées :

Convient pour l'eau propre et les liquides non chimiquement agressifs pour les matériaux de construction de la pompe.

Les pompes centrifuges EN733 sont idéales pour :

Systèmes d'approvisionnement en eau

Systèmes de nettoyage

Augmentation de la pression

Systèmes de lutte contre l'incendie

Irrigation

Applications industrielles

Circulation d'eau CVC

Utilisations agricoles

Installation

1. La pompe doit être installée dans un endroit sec, frais et bien ventilé où la température ambiante ne descend pas en dessous de 0°C (sans gel). Le diamètre du tuyau d'entrée ne doit pas être inférieur à celui du tuyau de sortie.

2. Avant de connecter la pompe à la canalisation, vérifiez le sens du débit à l'aide de la flèche marquée sur le corps de la pompe. Pour garantir une connexion étanche, installez un joint en caoutchouc ou un autre matériau d'étanchéité entre les brides.

3. Le site d'installation doit fournir suffisamment d'espace pour assurer une bonne circulation de l'air et permettre l'entretien, le démontage et l'entretien futurs de la pompe.

4. Des vannes d'isolement doivent être installées à l'entrée et à la sortie de la pompe pour empêcher le drainage du système pendant l'entretien.

5. Lors de l'installation de la canalisation, assurez-vous que la pompe n'est soumise à aucune force de traction provenant de la canalisation.

6. Les exigences de fonctionnement réelles de la pompe doivent être pleinement prises en compte, y compris ses performances d'aspiration et la pression de la canalisation. Par conséquent, les diamètres des tuyaux d’entrée et de refoulement doivent être correctement conçus avant l’installation.

7. La pompe ne doit pas être installée au point le plus bas du système pour éviter l'accumulation de sédiments.

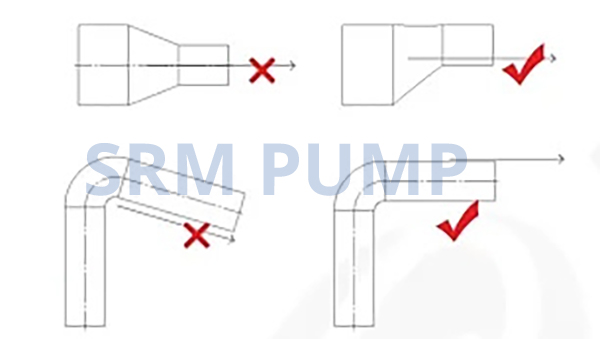

8. Lors de l'installation de la canalisation, évitez la cavitation, en particulier du côté de l'entrée de la pompe.
