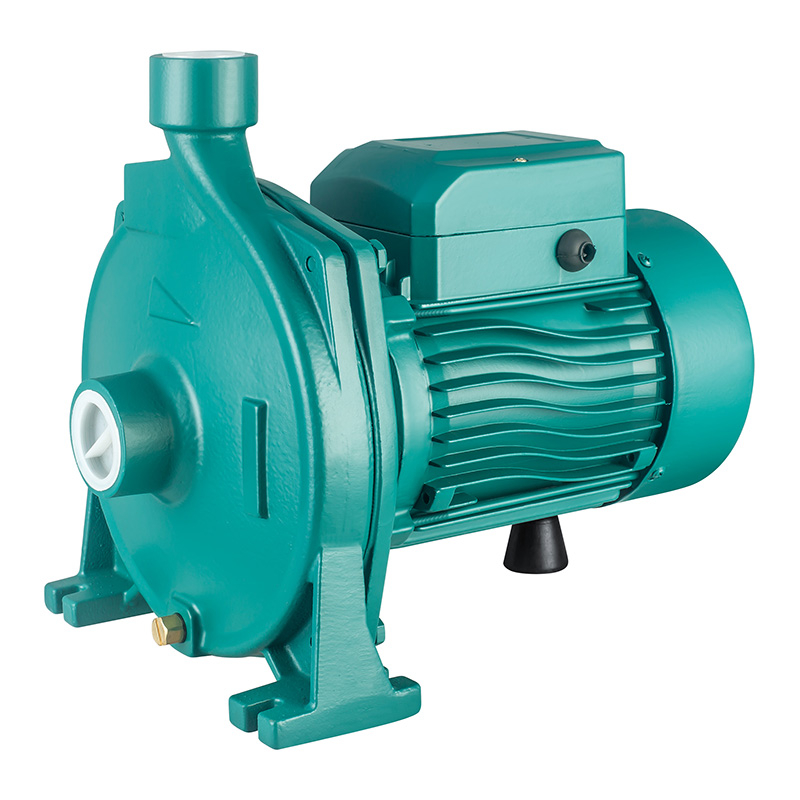

Pompe centrifuge série CPM

Principe de fonctionnement

Avant la mise en service, le corps de la pompe doit être rempli de liquide (ou retenir le liquide résiduel). Lorsqu'elle est activée, la turbine rotative à grande vitesse force le liquide des canaux à aubes dans la volute, créant un vide à l'entrée. Ce vide ouvre le clapet anti-retour d'aspiration, permettant à l'air du tuyau d'aspiration d'entrer dans la pompe. L'air est ensuite mélangé au liquide et expulsé par les canaux extérieurs de la turbine, permettant ainsi un auto-amorçage continu et un débit stable.

Paramètres techniques

Température maximale du fluide jusqu'à +40 ℃.

Teneur maximale en sable : 0,25 %

Moteur et pompe : moteur rembobinable

Triphasé : 380 V-415 V/50 Hz

Monophasé : 220V-240V/50Hz

Options sur demande : Garniture mécanique spéciale

Autres tensions ou fréquence 60 Hz

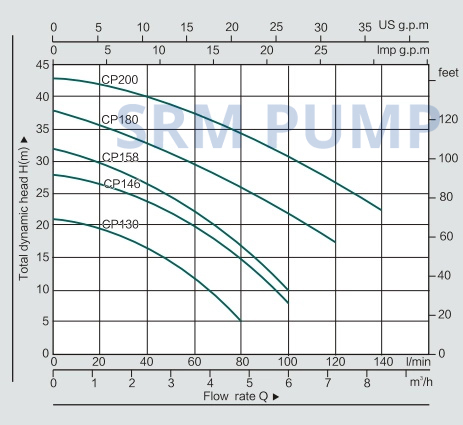

Charte des performances

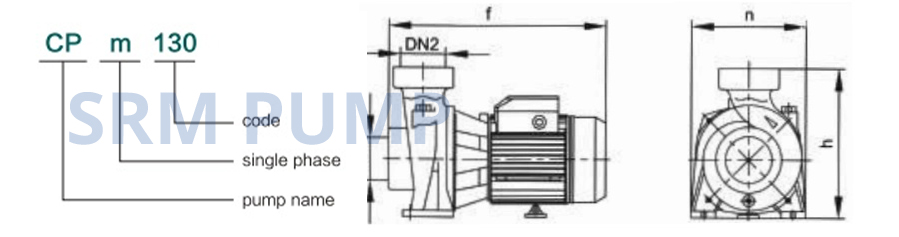

Modèle en option

MODÈLE	DIMENSIONS(mm)             n h f
CPm130	1'	1'	165	211	259
CPm146	1'	1'	190	242	298
CPm158	1'	1'	190	242	298
CPm180	14'	1'	242	260	341
CPm200	14'	1'	242	290	358

Données de performances 50 Hz
MODÈLE		P₂		LIVRAISON n≈2850 tr/min
1~ 220V/240V	3~ 380V/415V	KW	HP	m³/heure	0	1.2	2.4	3.6	4.8	6	7.2	8.4
				Q I/min	0	20	40	60	80	100	120	140
CPm130	CP130	0.37	0.5	H(m)	21	19	16	11	5	一	一	一
CPm146	CP146	0.55	0.75		28	26	24	20	15	8	一	一
CPm158	CP158	0.75	1		32	29	26	22	16	10	一	一
CPm180	CP180	1.1	1.5		38	36	33	28	26	22	17	一
CPm200	CP200	1.5	2		43	42	40	38	35	31	27	22

Utilisations du produit

La pompe centrifuge de la série CPM est largement utilisée dans :

Applications domestiques et résidentielles

Approvisionnement en eau des élevages

Systèmes d'eau domestique

Distribution d'eau dans les communautés résidentielles

Pressurisation de l'eau potable

Pressurisation des réservoirs de toit d'immeubles de grande hauteur

Approvisionnement en eau des hôtels et bâtiments commerciaux

Systèmes d’eau des villas avec jardin privé

Centres de sauna et de spa

Approvisionnement en eau centralisé de l'hôtel

Installations de SPA et d'hydrothérapie

Applications industrielles et agricoles

Augmentation de la conduite d'eau domestique en usine

Systèmes de circulation d'eau

Extraction d'eau de puits profond

Circulation de l'eau de refroidissement (systèmes détaillés)

Approvisionnement en eau pour la lutte contre l'incendie

Systèmes d'eau de laboratoire

Extraction d’eau de puits et pressurisation de l’eau municipale

Irrigation du jardin

Irrigation des terres agricoles

Approvisionnement en eau pour la culture de légumes en serre

Cette pompe polyvalente offre des solutions efficaces et fiables pour diverses exigences d’approvisionnement en eau et de surpression dans plusieurs secteurs.

• Directives d'installation

Fixez fermement la pompe et connectez l'entrée au clapet de pied à l'aide de tuyaux en acier ou d'un tuyau renforcé (évitez les tuyaux trop souples pour éviter l'effondrement).

Le clapet de pied doit être vertical et positionné à au moins 30 cm au-dessus du fond pour éviter l'aspiration des limons.

Lors de la première utilisation, remplissez complètement le réservoir de stockage. Si la pompe ne parvient pas à évacuer l'eau en quelques secondes, répétez l'amorçage. Les utilisations ultérieures ne nécessitent pas de remplissage.

• Précautions opérationnelles

Gardez le moteur sec et surveillez les niveaux d’eau pour vous assurer que le clapet de pied reste immergé.

À des températures inférieures à 4 °C (39 °F), mettez en œuvre des mesures antigel pour éviter d'endommager le corps de la pompe.

• Entretien du stockage

Si la pompe n'est pas utilisée pendant une période prolongée :

Vidangez toute l'eau résiduelle (y compris l'eau stockée dans les pompes auto-amorçantes/automatiques).

Nettoyez et séchez les composants clés, appliquez de l'huile antirouille et rangez-les dans un endroit aéré et sec.

Remarque : suivez ces étapes pour garantir des performances de pompe sûres, efficaces et durables.
