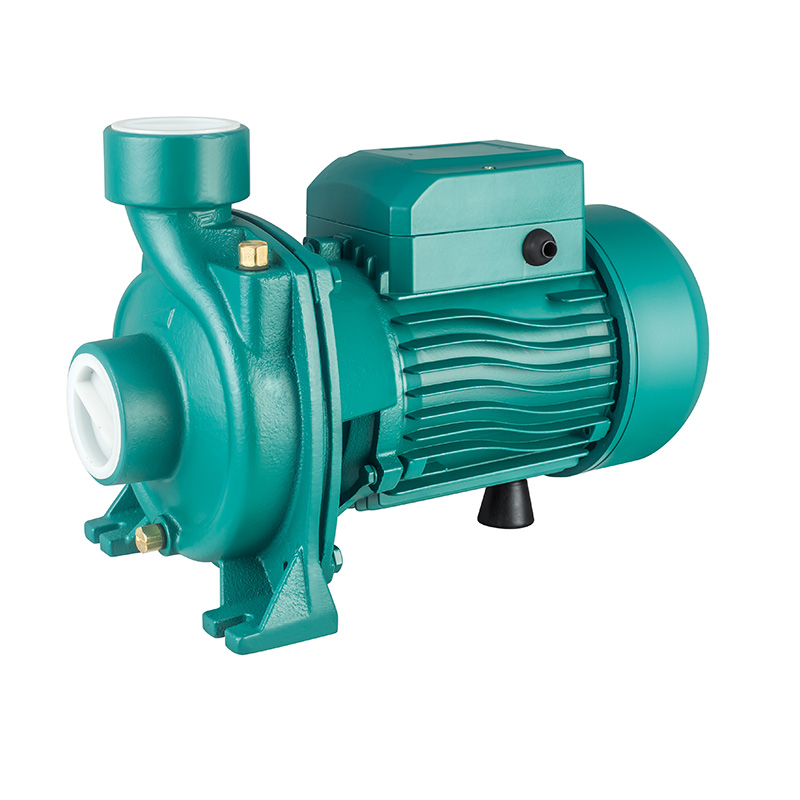

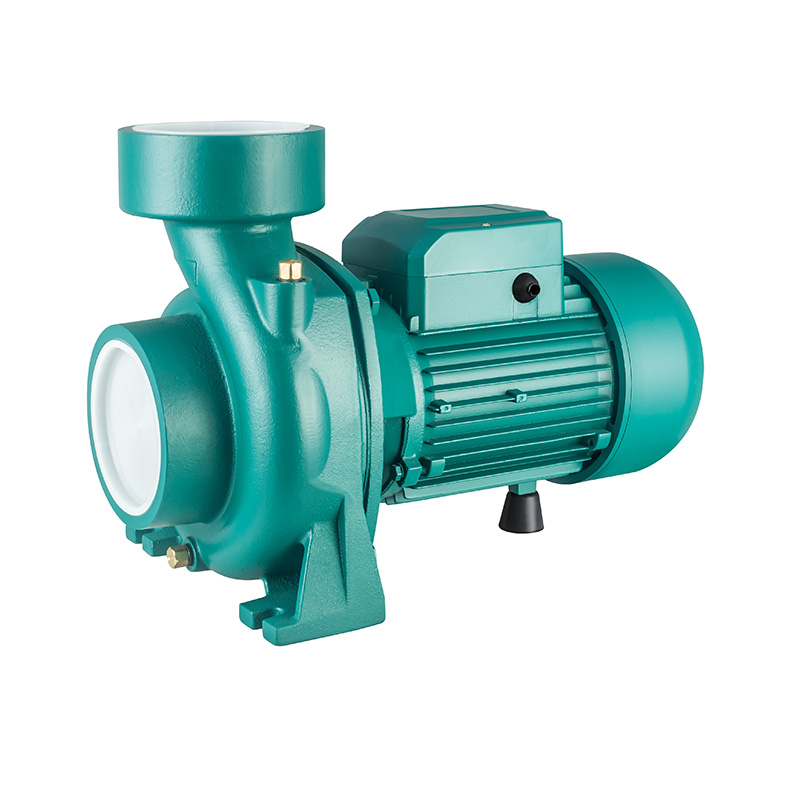

Spécification d'un Une pompe de surface qui ne parvient pas à répondre aux demandes du système crée des goulots d'étranglement opérationnels immédiats. Les courbes de pompe fournies par le fabricant reflètent souvent des conditions idéalisées et contrôlées en usine pour la manipulation d'eau froide et claire. Le déploiement dans le monde réel introduit des variables complexes. La hauteur d'aspiration, la viscosité du fluide, la friction des canalisations et les conversions de pression modifient considérablement les performances réelles. Ces écarts entraînent de la cavitation, une usure mécanique prématurée et une consommation d'énergie excessive.
Aller au-delà de la lecture de courbe de base nécessite une vérification rigoureuse des performances. Nous devons évaluer les courbes des pompes centrifuges pour garantir que l'équipement sélectionné est conforme à des critères opérationnels spécifiques et à des objectifs de fiabilité à long terme. S'appuyer uniquement sur une carte publiée sans superposer les conditions réelles du site garantit une sous-performance. Vous devez valider les données par rapport à la dynamique des fluides physiques. Ce guide fournit le cadre permettant de décoder les mesures de performances, d'évaluer différentes architectures de pompes et de vérifier les affirmations des fabricants par rapport aux réalités du terrain.
L'alignement de la courbe du système n'est pas négociable : une pompe de surface n'est aussi efficace que son intersection avec la courbe spécifique du système ; fonctionner trop loin du point de meilleur rendement (BEP) accélère la dégradation mécanique.
NPSHr dicte la fiabilité : La vérification de la hauteur d'aspiration nette positive requise (NPSHr) par rapport à la tête du système disponible (NPSHa) est la principale défense contre la cavitation dans les applications montées en surface.
Garnitures de turbine et îlots d'efficacité : des graphiques de pompe complets affichent plusieurs diamètres de turbine et lignes d'iso-efficacité ; la spécification du trim exact est essentielle pour optimiser la consommation d’énergie.
Les tests valident les affirmations : se fier uniquement aux courbes publiées du catalogue comporte des risques ; la spécification de tests d'acceptation en usine (FAT) certifiés garantit que l'unité physique répond aux tolérances requises avant l'installation.
Les variations de conception modifient la topographie des courbes : différentes architectures de pompes (par exemple, auto-amorçantes ou périphériques) présentent des formes de courbe distinctes (plates ou raides), influençant directement leur adéquation aux applications à demande variable.
L'établissement de mesures fondamentales est la première étape dans la qualification d'une pompe pour une application spécifique. Vous devez passer des définitions de base à une évaluation rigoureuse au niveau des achats. Une courbe de performance est une représentation graphique des capacités hydrauliques. Il cartographie le comportement d'une pompe dans diverses conditions de débit et de pression. Comprendre ces mesures évite des erreurs de dimensionnement catastrophiques sur le chantier.
Les mesures sur le terrain entrent souvent en conflit avec les mesures des courbes de pompe. Les techniciens lisent généralement la pression du système en PSI ou en bar à partir d'une jauge mécanique. Cependant, les courbes des fabricants affichent les performances en pieds ou en mètres de tête. La tête représente la hauteur physique à laquelle une pompe peut soulever un fluide, quel que soit le poids du fluide. La pression dépend entièrement de la densité du fluide.
Vous devez convertir la pression requise du système en hauteur dynamique totale (TDH) pour lire la courbe avec précision. Utilisez le calcul standard : la hauteur (en pieds) est égale à PSI multiplié par 2,31, divisé par la gravité spécifique du fluide. Si vous pompez un fluide lourd comme une saumure de chlorure de calcium de densité 1,2, la pompe génère moins de pression pour la même quantité de hauteur par rapport à l'eau. Ne pas tenir compte de la densité spécifique lors de la conversion entraîne la sélection d'une unité sous-dimensionnée qui n'atteindra jamais la pression de refoulement requise.
La courbe HQ illustre la relation inverse entre TDH et débit. À mesure que le débit augmente, la hauteur manométrique générée par la pompe diminue. Cette ligne s'étend du débit nul (hauteur de coupure) au débit maximum (rond-out). La forme de cette courbe dicte la stabilité du système dans différents états opérationnels.
Une courbe abrupte diminue fortement à mesure que le débit augmente. Les courbes abruptes fournissent des débits stables même si la pression du système fluctue. Ils fonctionnent bien dans les applications d'alimentation de chaudières où le maintien d'un débit précis est obligatoire malgré la modification de la résistance interne de la cuve. Une courbe plate reste relativement horizontale. Les courbes plates provoquent de grandes variations de débit avec seulement des changements de pression mineurs. Ils conviennent aux systèmes de tours de refroidissement nécessitant une pression constante sur différents cycles de demande.
Un seul Le tableau des performances de la pompe à eau centrifuge montre rarement une seule ligne. Il affiche plusieurs courbes HQ empilées verticalement. Chaque ligne représente un diamètre de roue usiné différent fonctionnant dans le même corps de pompe. Les fabricants déterminent une taille maximale de turbine et la coupent sur un tour pour répondre à des points de service spécifiques.
La sélection de l'équipement de turbine approprié vous permet d'atteindre le point de service souhaité sans surpressuriser le réseau de tuyauterie. Si votre point de service requis se situe entre deux lignes de garniture publiées, vous spécifiez généralement la garniture la plus grande et utilisez un entraînement à vitesse variable, ou vous demandez une garniture intermédiaire personnalisée à l'usine. Choisir un trim trop grand gaspille de l'énergie et oblige le système à réduire l'excès de pression via une vanne de régulation.
Le meilleur point d’efficacité (BEP) est le point idéal opérationnel. Avec cette combinaison exacte de débit et de hauteur, la pompe transfère l'énergie au fluide le plus efficacement possible. Plus important encore, le fonctionnement au BEP minimise les forces radiales agissant sur la roue et l'arbre. Cela prolonge la durée de vie des garnitures mécaniques et des roulements de plusieurs mois à plusieurs années.
Les graphiques de pompe présentent des îlots d'efficacité topographiques appelés lignes d'iso-efficacité. Ces boucles concentriques croisent les courbes HQ. Ils identifient le pourcentage d'efficacité exact à un point de service donné. Vous devez vous assurer que votre point de fonctionnement se situe dans la plage acceptable des normes de l’industrie. Cette plage s'étend généralement de 70 à 120 % du BEP. Travailler en dehors de cette fenêtre entraîne une déflexion de l'arbre, une augmentation des vibrations et une défaillance rapide des composants.
La courbe NPSHr se situe au bas du graphique de performance. Il augmente à mesure que le débit augmente. NPSHr représente la pression de fluide minimale absolue requise au niveau de l'œil de la turbine pour empêcher le liquide de se vaporiser. La vaporisation provoque une cavitation, qui détruit violemment les turbines et ressemble à un pompage de gravier.
Vous devez calculer la hauteur d'aspiration nette positive disponible (NPSHa) dans votre système physique. NPSHa prend en compte la pression atmosphérique, la hauteur d'aspiration statique, les pertes par frottement et la pression de vapeur du fluide. La norme d’ingénierie stipule que NPSHa doit dépasser NPSHr d’une marge stricte. Maintenez une zone tampon d'au moins 3 à 5 pieds (1 à 1,5 mètre) pour garantir un fonctionnement sûr sur tous les débits attendus.
Différentes conceptions de pompes modifient la topographie de la courbe de performance standard. La géométrie interne dicte l'adéquation de l'application. Vous ne pouvez pas évaluer toutes les pompes montées en surface en utilisant exactement les mêmes hypothèses de base. Comprendre ces variations architecturales garantit une adaptation appropriée des équipements aux conditions spécifiques du site.
UN La pompe centrifuge auto-amorçante comprend une chambre d'amorçage interne et une volute spécialisée. Cette chambre retient le liquide après l'arrêt initial, permettant à la pompe d'évacuer l'air de la conduite d'aspiration lors du prochain démarrage. Ce mécanisme de recirculation réduit légèrement l’efficacité hydraulique globale par rapport aux pompes à aspiration finale standard.
Lors de la lecture de ces courbes, vous devez tenir compte des capacités de portance de l'amorçage. Les fabricants fournissent souvent un graphique secondaire ou un tableau de données détaillant la hauteur de levage maximale et le temps nécessaire pour atteindre l'amorçage. La courbe HQ principale ne s'applique qu'une fois que la pompe a complètement évacué l'air et fonctionne à l'état noyé. Vous devez vérifier que l'efficacité réduite correspond aux exigences de votre système et que la hauteur d'aspiration ne dépasse pas les limites physiques de la chambre d'amorçage.
Les architectures spécialisées génèrent des profils de performances très distincts. UN La pompe à eau à jet utilise un éjecteur interne (venturi) pour augmenter les capacités d'aspiration. Cela crée une nature à double courbe selon qu'il fonctionne dans une configuration de puits peu profond ou de puits profond. L'éjecteur interne décale la courbe HQ pour fournir une hauteur de chute plus élevée à des débits plus faibles. Vous devez lire la courbe spécifique correspondant à la taille exacte de votre buse d'éjection et au réglage de la profondeur.
A l'inverse, un La pompe à eau périphérique (souvent appelée pompe à turbine régénérative) présente une courbe de performances particulièrement abrupte. Le fluide se déplace selon un trajet hélicoïdal autour de la périphérie de la roue, gagnant une pression massive à chaque rotation. Cela les rend idéaux pour les applications à faible débit et à hauteur de chute élevée, telles que les systèmes d'alimentation de chaudières. Cependant, les jeux internes serrés les rendent extrêmement sensibles aux impuretés des fluides. Les particules abrasives dégradent rapidement la courbe abrupte, provoquant de graves baisses de performances quelques semaines après l'installation.
Architecture de la pompe |
Topographie des courbes |
Avantage principal |
Limitation opérationnelle |
|---|---|---|---|
Aspiration finale standard |
Pente modérée, îlots à haute efficacité |
Efficacité hydraulique la plus élevée au BEP |
Nécessite une aspiration inondée ou un clapet de pied |
Centrifuge auto-amorçante |
Efficacité maximale légèrement plus plate et inférieure |
Évacue automatiquement l'air des conduites d'aspiration |
La recirculation interne réduit la hauteur de tête globale |
Pompe à jet |
Hauteur de chute élevée, faible débit (doubles courbes) |
Excellentes capacités de hauteur d’aspiration |
La buse d'éjection limite le débit maximum |
Périphérique (régénératif) |
Pente linéaire extrêmement raide |
Génération de pression massive à faible débit |
Très sensible à l’usure abrasive |
Les courbes théoriques ne veulent rien dire sans validation concrète. Vous devez combler le fossé entre les données du fabricant et les exigences opérationnelles. Cela nécessite l'application de méthodologies de vérification spécifiques pour garantir que l'équipement fonctionne comme promis dans des conditions spécifiques au site.
Vous ne pouvez pas sélectionner une pompe sur la base d'un seul point de fonctionnement. Vous devez tracer la courbe du système de l'installation directement sur la courbe de la pompe du fabricant. La courbe du système représente la résistance totale que la pompe doit surmonter. Il se compose de la hauteur statique (le changement d'élévation physique mesuré avec un ruban à mesurer) et de la perte de friction dynamique (résistance des tuyaux, des vannes et des raccords calculée à l'aide des formules de Hazen-Williams ou de Darcy-Weisbach).
La perte par friction augmente de façon exponentielle avec le débit. Le tracé de cette courbe parabolique par rapport à la courbe HQ de la pompe révèle le point de fonctionnement exact. L’intersection de ces deux lignes détermine où la pompe fonctionnera réellement. Vous devez évaluer la proximité de cette intersection avec le BEP. Si l'intersection tombe trop à gauche ou à droite, la pompe subira des contraintes mécaniques quelles que soient les affirmations du fabricant.
Les courbes publiées supposent que vous pompez de l'eau propre à 68°F (20°C). Le pompage de fluides aux propriétés différentes nécessite des corrections mathématiques. La densité spécifique a un impact direct sur la puissance de freinage requise (BHP). Un fluide plus lourd nécessite un moteur plus gros pour atteindre la même hauteur de chute, même si la courbe HQ reste inchangée.
La viscosité modifie entièrement la courbe. Les fluides à haute viscosité comme les mélanges de glycol froids augmentent la friction interne dans le corps de la pompe. Cela dégrade à la fois la hauteur d’élévation et la capacité de débit tout en augmentant considérablement les besoins en énergie. Vous devez appliquer des facteurs de correction de l’Hydraulic Institute pour déclasser la courbe d’eau publiée. Ne pas ajuster la viscosité garantit un moteur sous-dimensionné et une pompe qui ne peut pas atteindre le point de service requis pendant les opérations hivernales.
L'application d'un variateur de vitesse (VSD) modifie la courbe de performances pour répondre aux demandes variables du système. Les lois d'affinité régissent ces changements. Le débit est directement proportionnel à la vitesse. La tête est proportionnelle au carré de la vitesse. La puissance est proportionnelle au cube de la vitesse. Réduire la vitesse de 20 % réduit la consommation électrique de près de 50 %.
Cependant, vous devez évaluer les limites des lois d’affinité. Dans les systèmes à hauteur de chute statique dominée où l'élévation représente la majeure partie de la résistance, un ralentissement excessif de la pompe fait chuter la courbe HQ en dessous de la hauteur de chute statique requise du système. Il en résulte un débit nul, une condition connue sous le nom de position morte. Vous devez tracer plusieurs courbes à vitesse réduite pour vérifier que la pompe peut toujours surmonter la résistance statique à des fréquences plus basses.
Les courbes théoriques échouent souvent dans la pratique en raison de limitations physiques négligées. L’identification précoce de ces risques vous permet de mettre en place des mesures de protection appropriées. Comprendre où se produisent les écarts évite les pannes catastrophiques du système et prolonge la durée de vie des équipements.
La pression atmosphérique limite physiquement les pompes montées en surface. Au niveau de la mer, la pression atmosphérique peut théoriquement pousser l’eau dans un tuyau jusqu’à environ 34 pieds. En réalité, la friction et la pression de vapeur réduisent cette portance maximale à environ 25 pieds. Si vous installez une pompe à haute altitude comme Denver, la pression atmosphérique chute, réduisant encore davantage les capacités d'aspiration.
Vous devez recalculer NPSHa pour les installations à haute altitude ou les fluides à haute température. L’eau chaude a une pression de vapeur plus élevée, ce qui signifie qu’elle se transforme beaucoup plus facilement en vapeur. Si NPSHa descend en dessous de NPSHr, une cavitation se produit. Les bulles de vapeur implosées enlèvent le métal de la turbine, détruisent les joints et provoquent de graves vibrations. Un calcul précis du NPSHa est votre seule défense contre cette force destructrice.
Opérer à l’extrême droite de la courbe est appelé faux-rond. Cela se produit lorsque la résistance du système est bien inférieure à celle prévue, par exemple lors d'une rupture de canalisation. Lorsqu'elle s'épuise, la pompe déplace d'énormes volumes de fluide. Cela provoque une augmentation exponentielle du NPSHr, conduisant souvent à une cavitation. Il maximise également la consommation d'énergie, risquant ainsi une surcharge du moteur si le moteur était uniquement dimensionné pour le BEP.
Opérer à l’extrême gauche de la courbe présente le même danger. Le débit minimum continu de sécurité (MCSF) marque le débit acceptable le plus bas. Un fonctionnement en dessous du MCSF provoque un échauffement rapide du fluide car l'énergie est transférée en chaleur plutôt qu'en mouvement. Cela génère également une immense poussée radiale, provoquant une déflexion de l’arbre et une défaillance immédiate de la garniture mécanique. Vous devez installer des conduites de dérivation ou des vannes de débit minimum pour garantir que le débit ne descende jamais en dessous du seuil MCSF.
La courbe publiée représente une pompe toute neuve avec des jeux serrés en usine. Les pompes centrifuges utilisent des bagues d'usure pour empêcher le fluide de recirculer du refoulement haute pression vers l'œil d'aspiration basse pression. Au fil du temps, les particules et le fonctionnement normal érodent ces anneaux, ouvrant les jeux de 0,015 pouces à 0,050 pouces ou plus.
À mesure que les jeux des bagues d'usure s'élargissent, la recirculation interne augmente. Cela déplace effectivement la courbe de performance vers le bas tout au long du cycle de vie de l'équipement. La pompe doit travailler plus fort pour fournir le même débit et la même hauteur. Lors de l’évaluation d’une courbe pour une installation à long terme, vous devez tenir compte de cette dégradation inévitable. Le dimensionnement d'une pompe exactement à la limite de ses capacités garantit une défaillance dès le début de l'usure interne.
Traduire les données de courbe en succès opérationnel à long terme nécessite de regarder au-delà du point de service initial. Vous devez évaluer la façon dont la pompe interagit avec le moteur et le système électrique dans son ensemble. Un dimensionnement approprié évite le gaspillage d’énergie et garantit une fiabilité continue.
La courbe de puissance indique la puissance au frein (BHP) requise sur toute la plage de débit. Une erreur courante consiste à dimensionner le moteur exclusivement pour le point de service désigné. Si la résistance du système chute, la pompe se déplace directement sur la courbe, augmentant ainsi la demande de puissance. Cela déclenche les disjoncteurs et grille les moteurs.
Vous devez vous assurer que le moteur sélectionné ne surcharge pas sur toute la plage de fonctionnement. Cela signifie dimensionner le moteur pour gérer la puissance en fin de courbe. Bien que cela nécessite un châssis moteur initial légèrement plus grand, il offre une protection absolue contre les surcharges lors de perturbations du système ou de ruptures de canalisations. Un moteur sans surcharge garantit la stabilité électrique quelles que soient les fluctuations hydrauliques.
La sélection d'une pompe surdimensionnée et l'étranglement de la vanne de refoulement pour atteindre le point de service gaspillent d'énormes quantités d'énergie. L'étranglement introduit une friction artificielle, forçant la pompe à remonter la courbe jusqu'à une hauteur de chute plus élevée et une zone d'efficacité inférieure. L'énergie consommée dépasse la vanne fermée plutôt que de déplacer le fluide.
Pour optimiser la consommation d'énergie, vous devez sélectionner une garniture de roue correctement dimensionnée qui coupe naturellement la courbe du système sans étranglement. Si le système nécessite un débit variable, l'utilisation d'un VSD est le bon choix technique. Le VSD réduit la vitesse de la pompe, abaissant ainsi la courbe pour répondre efficacement à la demande. Cette approche réduit considérablement la consommation d'énergie et minimise les contraintes mécaniques sur la roue.
Vous ne devez jamais accepter une courbe de catalogue comme une garantie absolue pour les applications critiques. Les tolérances de fabrication lors du moulage et de l'usinage entraînent de légères variations de performances entre des modèles de pompes identiques. Vous devez spécifier des tests d'acceptation en usine (FAT) certifiés pour valider l'unité exacte avant l'expédition.
Spécifiez les tests conformément à la norme ANSI/HI 14.6. Comprenez la différence entre les notes d'acceptation. Le grade 1 offre des tolérances strictes, garantissant que la pompe fonctionne presque exactement comme l'exige la courbe. Le niveau 2 autorise des écarts plus larges, ce qui peut être acceptable pour les pompes utilitaires non critiques. En demandant une courbe de test certifiée et devant témoin pour votre numéro de série spécifique, vous garantissez que la réalité physique correspond à la promesse théorique.
Prenez les mesures suivantes pour garantir les spécifications appropriées de la pompe et la fiabilité sur le terrain :
Tracez la courbe exacte de votre système, y compris la charge statique mesurée et la perte de friction calculée, directement sur le tableau de performances publié par le fabricant.
Sélectionnez une pompe dont l'intersection de la courbe du système se situe à moins de 10 % du point de meilleur rendement pour maximiser la longévité mécanique et la durée de vie des roulements.
Calculez votre NPSHa spécifique au site et vérifiez qu'il dépasse le NPSHr publié d'au moins 3 à 5 pieds dans les scénarios d'exploitation à débit le plus élevé.
Exigez des courbes de test d'acceptation en usine certifiées pour les numéros de série spécifiques avant l'expédition de toutes les pompes de procédé critiques.
R : Une courbe de pompe montre les performances hydrauliques qu'une pompe spécifique peut générer à différentes vitesses ou réglages de roue. Une courbe du système montre la résistance créée par le réseau de canalisations à différents débits, combinant l'élévation statique et la perte par frottement. La pompe fonctionne exactement à l’intersection de ces deux courbes.
R : Pour convertir le PSI en tête en pieds, multipliez la lecture du PSI par 2,31, puis divisez par la gravité spécifique du fluide. Pour de l’eau propre à température ambiante, la densité est de 1,0, ce qui rend la formule simplement PSI multipliée par 2,31.
R : Les multiples lignes courbes représentent le même corps de pompe équipé de différents diamètres de roue usinés. Les fabricants coupent la roue sur un tour pour réduire son diamètre. Cela permet à la pompe d'atteindre des exigences spécifiques de hauteur de chute et de débit sans modifier la vitesse du moteur.
R : Une courbe d'auto-amorçage montre généralement une efficacité globale et une hauteur de chute légèrement inférieures à celles d'une pompe à aspiration finale standard de même taille. Cette réduction se produit parce que la chambre d'amorçage interne et les ports de recirculation créent une friction et des turbulences internes du fluide pendant le fonctionnement normal.
R : Calculez NPSHa en prenant la pression atmosphérique absolue à votre altitude, en ajoutant la hauteur d'aspiration statique, en soustrayant les pertes par frottement dans la tuyauterie d'aspiration et en soustrayant la pression de vapeur du fluide à la température de fonctionnement. Cela confirme que le liquide ne bouillira pas à l'intérieur de la pompe.
R : MCSF est le débit le plus bas absolu auquel la pompe peut fonctionner en toute sécurité. Un fonctionnement en dessous de ce point entraîne un échauffement rapide du fluide, génère une forte poussée radiale qui plie l'arbre et entraîne une défaillance immédiate de la garniture mécanique et des roulements.
