تحديد أ تؤدي المضخة السطحية التي تفشل في تلبية متطلبات النظام إلى حدوث اختناقات تشغيلية فورية. غالبًا ما تعكس منحنيات المضخة المقدمة من الشركة المصنعة الظروف المثالية التي يتحكم فيها المصنع في التعامل مع المياه الباردة والواضحة. يقدم النشر في العالم الحقيقي متغيرات معقدة. يؤدي رفع الشفط ولزوجة السوائل واحتكاك الأنابيب وتحويلات الضغط إلى تغيير الأداء الفعلي بشكل كبير. تؤدي هذه الانحرافات إلى التجويف والتآكل الميكانيكي المبكر والاستهلاك المفرط للطاقة.
يتطلب تجاوز قراءة المنحنى الأساسية التحقق الدقيق من الأداء. يجب علينا تقييم منحنيات مضخة الطرد المركزي لضمان توافق المعدات المختارة مع معايير تشغيلية محددة وأهداف الموثوقية طويلة المدى. إن الاعتماد فقط على الرسم البياني المنشور دون تراكب ظروف الموقع الفعلية يضمن ضعف الأداء. يجب عليك التحقق من صحة البيانات مقابل ديناميكيات الموائع الفيزيائية. يوفر هذا الدليل إطارًا لفك تشفير مقاييس الأداء، وتقييم بنيات المضخات المختلفة، والتحقق من ادعاءات الشركة المصنعة مقابل الحقائق الميدانية.
محاذاة منحنى النظام غير قابلة للتفاوض: المضخة السطحية تكون فعالة بقدر تقاطعها مع منحنى النظام المحدد؛ يؤدي التشغيل بعيدًا عن أفضل نقطة كفاءة (BEP) إلى تسريع التدهور الميكانيكي.
يملي NPSHr الموثوقية: يعد التحقق من صافي رأس الشفط الإيجابي المطلوب (NPSHr) مقابل رأس النظام المتاح (NPSHa) هو الدفاع الأساسي ضد التجويف في التطبيقات المثبتة على السطح.
زخارف المكره وجزر الكفاءة: تعرض مخططات المضخة الشاملة أقطار المكره المتعددة وخطوط كفاءة ISO؛ يعد تحديد القطع الدقيق أمرًا بالغ الأهمية لتحسين استهلاك الطاقة.
اختبار التحقق من صحة المطالبات: الاعتماد فقط على منحنيات الكتالوج المنشورة ينطوي على مخاطر؛ يضمن تحديد اختبار قبول المصنع المعتمد (FAT) أن الوحدة المادية تلبي التفاوتات المطلوبة قبل التثبيت.
اختلافات التصميم تغير تضاريس المنحنى: تظهر هياكل المضخات المختلفة (على سبيل المثال، ذاتية التحضير مقابل الطرفية) أشكالًا منحنية مميزة (مسطحة مقابل شديدة الانحدار)، مما يؤثر بشكل مباشر على مدى ملاءمتها للتطبيقات ذات الطلب المتغير.
يعد إنشاء المقاييس الأساسية هو الخطوة الأولى في تأهيل المضخة لتطبيق معين. يجب عليك الانتقال من التعريفات الأساسية إلى التقييم الدقيق على مستوى المشتريات. منحنى الأداء هو تمثيل رسومي للقدرات الهيدروليكية. فهو يرسم كيف تتصرف المضخة في ظل ظروف التدفق والضغط المختلفة. إن فهم هذه المقاييس يمنع حدوث أخطاء كبيرة في تحديد الحجم في موقع العمل.
غالبًا ما تتعارض القياسات الميدانية مع مقاييس منحنى المضخة. يقوم الفنيون عادةً بقراءة ضغط النظام في PSI أو Bar من مقياس ميكانيكي. ومع ذلك، تعرض منحنيات الشركة المصنعة الأداء بالأقدام أو أمتار الرأس. يمثل الرأس الارتفاع المادي الذي يمكن للمضخة أن ترفع به السائل، بغض النظر عن وزن السائل. يعتمد الضغط كليًا على كثافة السائل.
يجب عليك تحويل ضغط النظام المطلوب إلى إجمالي الرأس الديناميكي (TDH) لقراءة المنحنى بدقة. استخدم الحساب القياسي: الرأس (بالقدم) يساوي PSI مضروبًا في 2.31، مقسومًا على الجاذبية النوعية للسائل. إذا قمت بضخ سائل ثقيل مثل محلول كلوريد الكالسيوم ذو الجاذبية النوعية 1.2، فإن المضخة تولد ضغطًا أقل لنفس الكمية من الرأس مقارنة بالمياه. يؤدي الفشل في حساب الثقل النوعي أثناء التحويل إلى اختيار وحدة أصغر حجمًا لن تصل أبدًا إلى ضغط التفريغ المطلوب.
يوضح منحنى HQ العلاقة العكسية بين TDH ومعدل التدفق. مع زيادة التدفق، يتناقص الرأس الناتج عن المضخة. يمتد هذا الخط من التدفق الصفري (رأس الإغلاق) إلى الحد الأقصى للتدفق (النفاذ). يحدد شكل هذا المنحنى استقرار النظام عبر الحالات التشغيلية المختلفة.
ينخفض المنحنى الحاد بشكل حاد مع زيادة التدفق. توفر المنحنيات الحادة معدلات تدفق مستقرة حتى في حالة تقلب ضغط النظام. إنها تعمل بشكل جيد في تطبيقات تغذية الغلايات حيث يكون الحفاظ على التدفق الدقيق أمرًا إلزاميًا على الرغم من تغير مقاومة الوعاء الداخلية. يظل المنحنى المسطح أفقيًا نسبيًا. تتسبب المنحنيات المسطحة في حدوث تغيرات كبيرة في التدفق مع تغيرات طفيفة في الضغط. إنها تناسب أنظمة أبراج التبريد التي تتطلب ضغطًا مستمرًا عبر دورات طلب مختلفة.
واحد نادرًا ما يُظهر مخطط أداء مضخة المياه الطاردة المركزية سطرًا واحدًا فقط. يعرض منحنيات HQ متعددة مكدسة عموديًا. يمثل كل خط قطرًا مختلفًا للمكره الميكانيكي الذي يعمل داخل غلاف المضخة نفسه. يقوم المصنعون بإلقاء الحد الأقصى لحجم المكره وتقليصه على مخرطة لتلبية نقاط العمل المحددة.
يتيح لك تحديد قطع المكره المناسبة الوصول إلى نقطة التشغيل المطلوبة دون الضغط الزائد على شبكة الأنابيب. إذا كانت نقطة الخدمة المطلوبة تقع بين سطري قطع منشورين، فيمكنك بشكل عام تحديد القطع الأكبر واستخدام محرك متغير السرعة، أو يمكنك طلب زخرفة متوسطة مخصصة من المصنع. يؤدي اختيار القطع الكبيرة جدًا إلى إهدار الطاقة وإجبار النظام على خنق الضغط الزائد من خلال صمام التحكم.
أفضل نقطة كفاءة (BEP) هي النقطة التشغيلية المثالية. عند هذا المزيج الدقيق من التدفق والرأس، تنقل المضخة الطاقة إلى السائل بشكل أكثر فعالية. والأهم من ذلك، أن التشغيل في أفضل الممارسات البيئية يقلل من القوى الشعاعية المؤثرة على المكره والعمود. يؤدي هذا إلى إطالة عمر الأختام والمحامل الميكانيكية من أشهر إلى سنوات.
تتميز مخططات المضخات بجزر الكفاءة الطبوغرافية المعروفة باسم خطوط الكفاءة المتساوية. تتقاطع هذه الحلقات متحدة المركز مع منحنيات المقر الرئيسي. إنهم يحددون نسبة الكفاءة الدقيقة في أي نقطة عمل معينة. يجب عليك التأكد من أن نقطة التشغيل الخاصة بك تقع ضمن النطاق المقبول لمعايير الصناعة. يمتد هذا النطاق عادةً من 70% إلى 120% من أفضل الممارسات البيئية. يؤدي التشغيل خارج هذه النافذة إلى انحراف العمود وزيادة الاهتزاز والفشل السريع للمكونات.
يقع منحنى NPSHr في أسفل مخطط الأداء. يرتفع مع زيادة التدفق. يمثل NPSHr الحد الأدنى المطلق لضغط السائل المطلوب في عين المكره لمنع السائل من التبخر. يؤدي التبخير إلى التجويف الذي يدمر الدفاعات بعنف ويصدر صوتًا يشبه ضخ الحصى.
يجب عليك حساب صافي رأس الشفط الإيجابي المتوفر (NPSHa) في نظامك الفعلي. يمثل NPSHa الضغط الجوي، ورفع الشفط الثابت، وفقدان الاحتكاك، وضغط بخار السائل. يفرض المعيار الهندسي أن NPSHr يجب أن يتجاوز NPSHr بهامش صارم. احتفظ بمساحة عازلة لا تقل عن 3 إلى 5 أقدام (1 إلى 1.5 متر) لضمان التشغيل الآمن عبر جميع معدلات التدفق المتوقعة.
تغير تصميمات المضخة المختلفة تضاريس منحنى الأداء القياسي. تملي الهندسة الداخلية مدى ملاءمة التطبيق. لا يمكنك تقييم جميع المضخات المثبتة على السطح باستخدام نفس الافتراضات الأساسية بالضبط. إن فهم هذه الاختلافات المعمارية يضمن مطابقة المعدات المناسبة لظروف الموقع المحددة.
أ تتميز مضخة الطرد المركزي ذاتية التحضير بغرفة تحضير داخلية وحلزوني متخصص. تحتفظ هذه الغرفة بالسائل بعد إيقاف التشغيل الأولي، مما يسمح للمضخة بإخلاء الهواء من خط الشفط أثناء بدء التشغيل التالي. يعمل ميكانيكي إعادة التدوير هذا على تقليل الكفاءة الهيدروليكية الإجمالية بشكل طفيف مقارنة بمضخات الشفط النهائية القياسية.
عند قراءة هذه المنحنيات، يجب عليك مراعاة إمكانيات الرفع الأولية. غالبًا ما يقدم المصنعون مخططًا ثانويًا أو جدول بيانات يوضح بالتفصيل الحد الأقصى لارتفاع الرفع والوقت اللازم لتحقيق الرفع الأولي. لا ينطبق منحنى HQ الرئيسي إلا بعد إخلاء المضخة للهواء بالكامل وتشغيلها في حالة غمرها المياه. يجب عليك التحقق من أن الكفاءة المنخفضة تتوافق مع متطلبات النظام الخاص بك وأن رفع الشفط لا يتجاوز الحدود المادية لغرفة التحضير.
تولد البنى المتخصصة ملفات تعريف أداء متميزة للغاية. أ تستخدم مضخة المياه النفاثة قاذفًا داخليًا (فنتوري) لزيادة قدرات الشفط. وهذا يخلق طبيعة ذات منحنى مزدوج اعتمادًا على ما إذا كان يعمل في تكوين بئر ضحل أو بئر عميق. يقوم القاذف الداخلي بتغيير منحنى HQ لتوفير رأس أعلى بمعدلات تدفق أقل. يجب عليك قراءة المنحنى المحدد المتوافق مع حجم فوهة القاذف وإعدادات العمق بالضبط.
وعلى العكس من ذلك، أ تتميز مضخة المياه الطرفية (التي تسمى غالبًا بمضخة التوربينات المتجددة) بمنحنى أداء حاد فريد من نوعه. ينتقل السائل في مسار حلزوني حول محيط المكره، ويكتسب ضغطًا هائلاً مع كل دورة. وهذا يجعلها مثالية للتطبيقات منخفضة التدفق وعالية الرأس مثل أنظمة تغذية الغلايات. ومع ذلك، فإن الخلوصات الداخلية الضيقة تجعلها حساسة للغاية لشوائب السوائل. تعمل الجزيئات الكاشطة على تحلل المنحنى الحاد بسرعة، مما يتسبب في انخفاض شديد في الأداء خلال أسابيع من التثبيت.
هندسة المضخة |
تضاريس المنحنى |
الميزة الأساسية |
القيود التشغيلية |
|---|---|---|---|

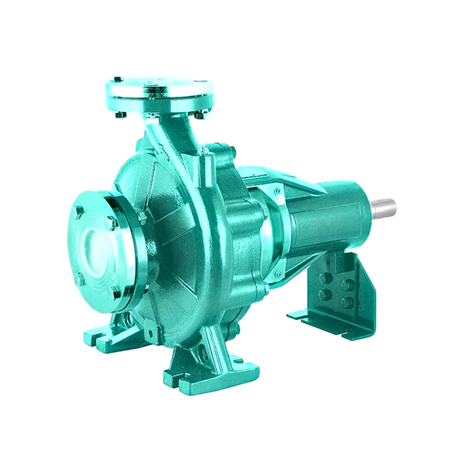

شفط نهائي قياسي |
منحدر معتدل، جزر عالية الكفاءة |
أعلى كفاءة هيدروليكية في BEP |
يتطلب شفطًا مغمورًا أو صمامًا للقدم |
الطرد المركزي الذاتي التحضير |
تملق قليلاً، وانخفاض كفاءة الذروة |
يقوم بإخلاء الهواء من خطوط الشفط تلقائيًا |
إعادة التدوير الداخلي تقلل من الرأس الإجمالي |
مضخة نفاثة |
رأس مرتفع، تدفق منخفض (منحنيات مزدوجة) |
قدرات رفع شفط ممتازة |
تحدد فوهة القاذف الحد الأقصى لمعدل التدفق |
المحيطية (التجديدية) |
منحدر خطي شديد الانحدار |
توليد ضغط هائل عند التدفقات المنخفضة |
عرضة للغاية لارتداء جلخ |
المنحنيات النظرية لا تعني شيئًا دون التحقق من صحتها في العالم الحقيقي. يجب عليك سد الفجوة بين بيانات الشركة المصنعة ومتطلبات التشغيل. ويتطلب ذلك تطبيق منهجيات تحقق محددة لضمان أداء المعدات كما وعدت بها في ظل الظروف الخاصة بالموقع.
لا يمكنك اختيار مضخة بناءً على نقطة تشغيل واحدة فقط. يجب عليك رسم منحنى نظام المنشأة مباشرة على منحنى المضخة الخاص بالشركة المصنعة. يمثل منحنى النظام المقاومة الكلية التي يجب أن تتغلب عليها المضخة. وهو يتألف من رأس ثابت (تغير الارتفاع المادي المقاس بشريط قياس) وفقدان الاحتكاك الديناميكي (المقاومة من الأنابيب والصمامات والتجهيزات المحسوبة باستخدام صيغ هازن ويليامز أو دارسي فايسباخ).
يزداد فقدان الاحتكاك بشكل كبير مع التدفق. إن رسم هذا المنحنى المكافئ مقابل منحنى المقر الرئيسي للمضخة يكشف عن نقطة التشغيل الدقيقة. يحدد تقاطع هذين الخطين المكان الذي سيتم تشغيل المضخة فيه بالفعل. يجب عليك تقييم مدى قرب هذا التقاطع من BEP. إذا كان التقاطع يقع بعيدًا عن اليسار أو اليمين، فستعاني المضخة من الضغط الميكانيكي بغض النظر عن ادعاءات الشركة المصنعة.
تفترض المنحنيات المنشورة أنك تضخ مياهًا نظيفة عند درجة حرارة 68 درجة فهرنهايت (20 درجة مئوية). يتطلب ضخ السوائل ذات الخصائص المختلفة تصحيحات رياضية. تؤثر الجاذبية النوعية بشكل مباشر على قوة الفرامل المطلوبة (BHP). يتطلب السائل الأثقل محركًا أكبر للوصول إلى نفس الرأس، على الرغم من أن منحنى المقر الرئيسي يظل دون تغيير.
اللزوجة تغير المنحنى بالكامل. تعمل السوائل عالية اللزوجة مثل مخاليط الجليكول الباردة على زيادة الاحتكاك الداخلي داخل غلاف المضخة. يؤدي هذا إلى تدهور قدرة الرأس والتدفق مع زيادة متطلبات الطاقة بشكل حاد. يجب عليك تطبيق عوامل تصحيح المعهد الهيدروليكي لتقليل منحنى الماء المنشور. يضمن الفشل في ضبط اللزوجة عدم قدرة المحرك الصغير والمضخة على الوصول إلى نقطة التشغيل المطلوبة أثناء العمليات الشتوية.
يؤدي تطبيق محرك متغير السرعة (VSD) إلى تحويل منحنى الأداء ليتوافق مع متطلبات النظام المتغيرة. تحكم قوانين التقارب هذه التغييرات. التدفق يتناسب طرديا مع السرعة. الرأس يتناسب مع مربع السرعة . القوة تتناسب طرديا مع مكعب السرعة . يؤدي تقليل السرعة بنسبة 20% إلى تقليل استهلاك الطاقة بنسبة 50% تقريبًا.
ومع ذلك، يجب عليك تقييم حدود قوانين التقارب. في الأنظمة التي يهيمن عليها الرأس الثابت حيث يمثل الارتفاع معظم المقاومة، يؤدي تباطؤ المضخة كثيرًا إلى انخفاض منحنى HQ إلى ما دون متطلبات الرأس الثابت للنظام. وينتج عن هذا تدفق صفر، وهي حالة تعرف باسم طريق مسدود. يجب عليك رسم منحنيات متعددة للسرعة المنخفضة للتأكد من أن المضخة لا تزال قادرة على التغلب على المقاومة الساكنة عند الترددات المنخفضة.
غالبًا ما تفشل المنحنيات النظرية في الممارسة العملية بسبب القيود المادية التي يتم التغاضي عنها. يتيح لك تحديد هذه المخاطر مبكرًا تصميم الضمانات المناسبة. إن فهم مكان حدوث الانحرافات يمنع حدوث أعطال كارثية في النظام ويطيل عمر المعدات.
يحد الضغط الجوي فعليًا من المضخات المثبتة على السطح. عند مستوى سطح البحر، يمكن للضغط الجوي نظريًا أن يدفع الماء إلى أعلى الأنبوب إلى حوالي 34 قدمًا. في الواقع، يؤدي الاحتكاك وضغط البخار إلى تقليل الحد الأقصى للرفع إلى 25 قدمًا تقريبًا. إذا قمت بتركيب مضخة على ارتفاع عالٍ مثل دنفر، ينخفض الضغط الجوي، مما يقلل من قدرات الشفط.
يجب عليك إعادة حساب NPSHa للمنشآت ذات الارتفاعات العالية أو السوائل ذات درجة الحرارة العالية. يتميز الماء الساخن بضغط بخار أعلى، مما يعني أنه يتحول إلى بخار بسهولة أكبر. إذا انخفض NPSHa أقل من NPSHr، يحدث التجويف. تعمل فقاعات البخار المنفجرة على تجريد المعدن من المكره، وتدمير الأختام، وتسبب اهتزازًا شديدًا. إن حساب NPSHa الدقيق هو دفاعك الوحيد ضد هذه القوة التدميرية.
يُعرف التشغيل في أقصى يمين المنحنى بالنفاذ. ويحدث هذا عندما تكون مقاومة النظام أقل بكثير من المتوقع، كما هو الحال أثناء تمزق الأنبوب. عند النفاد، تقوم المضخة بتحريك كميات هائلة من السوائل. يؤدي هذا إلى ارتفاع NPSHr بشكل كبير، مما يؤدي غالبًا إلى التجويف. كما أنه يزيد من سحب الطاقة إلى الحد الأقصى، مما يؤدي إلى المخاطرة بالحمل الزائد للمحرك إذا كان حجم المحرك يناسب أفضل الممارسات البيئية فقط.
العمل في أقصى يسار المنحنى يشكل خطرًا متساويًا. يمثل الحد الأدنى من التدفق الآمن المستمر (MCSF) أقل معدل تدفق مقبول. يؤدي التشغيل تحت MCSF إلى تسخين سريع للسوائل لأن الطاقة تنتقل إلى حرارة بدلاً من الحركة. كما أنه يولد قوة دفع شعاعية هائلة، مما يتسبب في انحراف العمود وفشل الختم الميكانيكي الفوري. يجب عليك تركيب خطوط جانبية أو صمامات تدفق ذات حد أدنى لضمان عدم انخفاض التدفق مطلقًا عن عتبة MCSF.
يمثل المنحنى المنشور مضخة جديدة تمامًا مع خلوص محكم من المصنع. تستخدم مضخات الطرد المركزي حلقات التآكل لتقييد إعادة تدوير السائل من تفريغ الضغط العالي إلى عين الشفط ذات الضغط المنخفض. مع مرور الوقت، تؤدي الجسيمات والتشغيل العادي إلى تآكل هذه الحلقات، مما يؤدي إلى فتح الخلوصات من 0.015 بوصة إلى 0.050 بوصة أو أكثر.
مع اتساع خلوص حلقة التآكل، تزداد عملية إعادة التدوير الداخلي. يؤدي هذا إلى تحويل منحنى الأداء بشكل فعال إلى الأسفل على مدار دورة حياة المعدات. يجب أن تعمل المضخة بجهد أكبر لتوصيل نفس التدفق والرأس. عند تقييم المنحنى للتركيب طويل الأمد، يجب عليك مراعاة هذا التدهور الحتمي. إن تحديد حجم المضخة على حافة قدراتها تمامًا يضمن الفشل بمجرد بدء التآكل الداخلي.
تتطلب ترجمة بيانات المنحنى إلى نجاح تشغيلي طويل المدى النظر إلى ما هو أبعد من نقطة العمل الأولية. يجب عليك تقييم كيفية تفاعل المضخة مع المحرك والنظام الكهربائي الأوسع. الحجم المناسب يمنع إهدار الطاقة ويضمن الموثوقية المستمرة.
يشير منحنى الطاقة إلى قوة حصان الفرامل المطلوبة (BHP) عبر نطاق التدفق بأكمله. من الأخطاء الشائعة تحديد حجم المحرك حصريًا لنقطة العمل المحددة. إذا انخفضت مقاومة النظام، تتحرك المضخة مباشرة على المنحنى، مما يزيد الطلب على الطاقة. هذا يقطع القواطع ويحرق المحركات.
يجب عليك التأكد من عدم تحميل المحرك المحدد فوق نطاق التشغيل بأكمله. وهذا يعني تغيير حجم المحرك للتعامل مع القدرة الحصانية لنهاية المنحنى. في حين أن هذا يتطلب إطار محرك أولي أكبر قليلاً، فإنه يوفر حماية مطلقة ضد التحميل الزائد أثناء اضطرابات النظام أو انقطاع الأنابيب. يضمن المحرك غير التحميل الزائد الاستقرار الكهربائي بغض النظر عن التقلبات الهيدروليكية.
يؤدي اختيار مضخة كبيرة الحجم وخنق صمام التفريغ للوصول إلى نقطة التشغيل إلى إهدار كميات هائلة من الطاقة. يؤدي الاختناق إلى احتكاك اصطناعي، مما يجبر المضخة على الصعود في المنحنى إلى مستوى أعلى ومنطقة كفاءة أقل. وتتغلب الطاقة المستهلكة على الصمام المغلق بدلاً من تحريك السائل.
لتحسين استهلاك الطاقة، يجب عليك تحديد حافة دافعة ذات حجم مناسب تتقاطع بشكل طبيعي مع منحنى النظام دون اختناق. إذا كان النظام يتطلب تدفقًا متغيرًا، فإن استخدام VSD هو الاختيار الهندسي الصحيح. يعمل نظام VSD على تقليل سرعة المضخة، مما يؤدي إلى خفض المنحنى لتلبية الطلب بكفاءة. يؤدي هذا الأسلوب إلى تقليل استهلاك الطاقة بشكل كبير وتقليل الضغط الميكانيكي على المكره.
يجب ألا تقبل أبدًا منحنى الكتالوج كضمان مطلق للتطبيقات المهمة. تتسبب تفاوتات التصنيع في الصب والتصنيع في حدوث اختلافات طفيفة في الأداء بين نماذج المضخات المتطابقة. يجب عليك تحديد اختبار قبول المصنع المعتمد (FAT) للتحقق من صحة الوحدة بالضبط قبل الشحن.
تحديد الاختبار وفقًا لمعيار ANSI/HI 14.6. فهم الفرق بين درجات القبول. توفر الدرجة الأولى تفاوتات صارمة، مما يضمن أداء المضخة تمامًا كما يمليه المنحنى. تسمح الدرجة 2 بانحرافات أوسع، والتي قد تكون مقبولة لمضخات المرافق غير الحرجة. إن طلب منحنى اختبار معتمد ومشهود للرقم التسلسلي المحدد الخاص بك يضمن أن الواقع المادي يطابق الوعد النظري.
اتخذ الإجراءات التالية لضمان مواصفات المضخة المناسبة والموثوقية الميدانية:
قم برسم منحنى النظام الدقيق الخاص بك، بما في ذلك الرأس الثابت المُقاس وفقدان الاحتكاك المحسوب، مباشرة على مخطط الأداء المنشور من قبل الشركة المصنعة.
حدد مضخة حيث يقع تقاطع منحنى النظام ضمن 10% من أفضل نقطة كفاءة لتحقيق أقصى قدر من طول العمر الميكانيكي وعمر التحمل.
قم بحساب NPSHa الخاص بالموقع الخاص بك وتأكد من أنه يتجاوز NPSHr المنشور بما لا يقل عن 3 إلى 5 أقدام في ظل سيناريوهات التشغيل ذات التدفق الأعلى.
اطلب منحنيات اختبار قبول المصنع المعتمدة للأرقام التسلسلية المحددة قبل الشحن لجميع مضخات العمليات الحرجة.
ج: يوضح منحنى المضخة الأداء الهيدروليكي الذي يمكن أن تولده مضخة معينة بسرعات مختلفة أو حواف المكره. يُظهر منحنى النظام المقاومة التي تخلقها شبكة الأنابيب بمعدلات تدفق مختلفة، تجمع بين الارتفاع الثابت وفقدان الاحتكاك. تعمل المضخة بالضبط حيث يتقاطع هذان المنحنيان.
ج: لتحويل PSI إلى الرأس بالقدم، اضرب قراءة PSI في 2.31، ثم اقسمها على الجاذبية النوعية للسائل. بالنسبة للمياه النظيفة في درجة حرارة الغرفة، فإن الثقل النوعي هو 1.0، مما يجعل الصيغة ببساطة PSI مضروبة في 2.31.
ج: تمثل الخطوط المنحنية المتعددة نفس غلاف المضخة المجهز بأقطار مختلفة من المكره الآلية. يقوم المصنعون بقص المكره على مخرطة لتقليل قطرها. يتيح ذلك للمضخة الوصول إلى متطلبات محددة للرأس والتدفق دون تغيير سرعة المحرك.
ج: يُظهر منحنى التحضير الذاتي بشكل عام كفاءة ورأسًا أقل قليلاً مقارنةً بمضخة الشفط النهائية القياسية بنفس الحجم. يحدث هذا التخفيض لأن غرفة التحضير الداخلية ومنافذ إعادة التدوير تخلق احتكاكًا داخليًا للسائل واضطرابًا أثناء التشغيل العادي.
ج: احسب NPSHa عن طريق قياس الضغط الجوي المطلق عند الارتفاع، وإضافة رأس الشفط الثابت، وطرح خسائر الاحتكاك في أنابيب الشفط، وطرح ضغط بخار السائل عند درجة حرارة التشغيل. وهذا يؤكد أن السائل لن يغلي داخل المضخة.
ج: MCSF هو أدنى معدل تدفق على الإطلاق يمكن أن تعمل به المضخة بأمان. يؤدي التشغيل تحت هذه النقطة إلى تسخين السائل بسرعة، ويولد دفعًا شعاعيًا شديدًا يؤدي إلى ثني العمود، ويؤدي إلى الختم الميكانيكي الفوري وفشل المحمل.
