Características clave
Sello mecánico sin mantenimiento para un mantenimiento reducido
Acero inoxidable (304/316. Componentes húmedos que garantizan durabilidad
Funcionamiento silencioso con diseño compacto y ligero
Construcción resistente a la corrosión para medios levemente corrosivos
Aspecto estéticamente agradable con larga vida útil
La bomba combina un rendimiento eficiente con un funcionamiento confiable, lo que la hace ideal para requisitos de manejo de fluidos tanto residenciales como industriales.
Medios adecuados
Líquidos finos, limpios, no solidificantes, no explosivos y libres de partículas sólidas o fibras.
Rango de temperatura del líquido:
Tipo estándar: -15°C a +70°C
Tipo de alta temperatura: +70°C a +110°C
Temperatura ambiente: ≤+40°C
Presión de funcionamiento: ≤10 bar
Presión de entrada: Limitada por la presión de funcionamiento
Rango de pH: 4~9 (medios ligeramente ácidos a alcalinos).

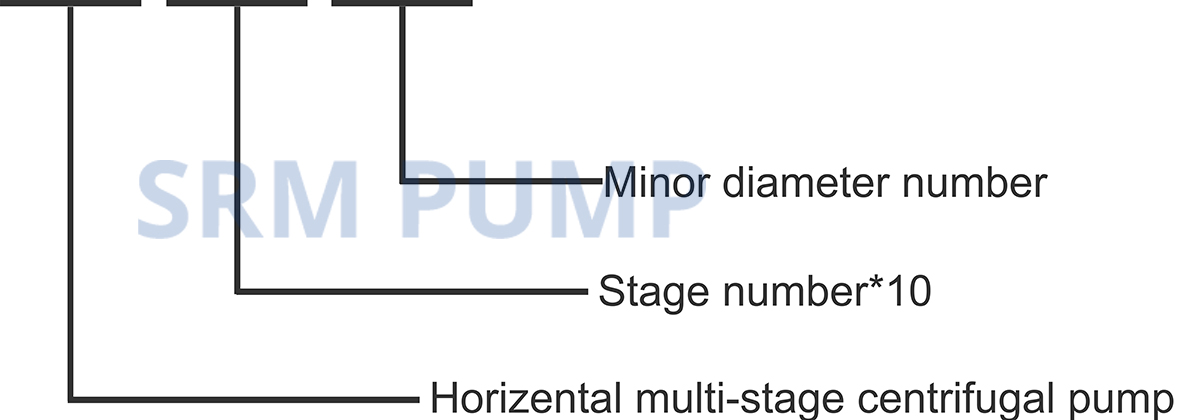

Símbolos CHL 2 20
 |
 |
 |

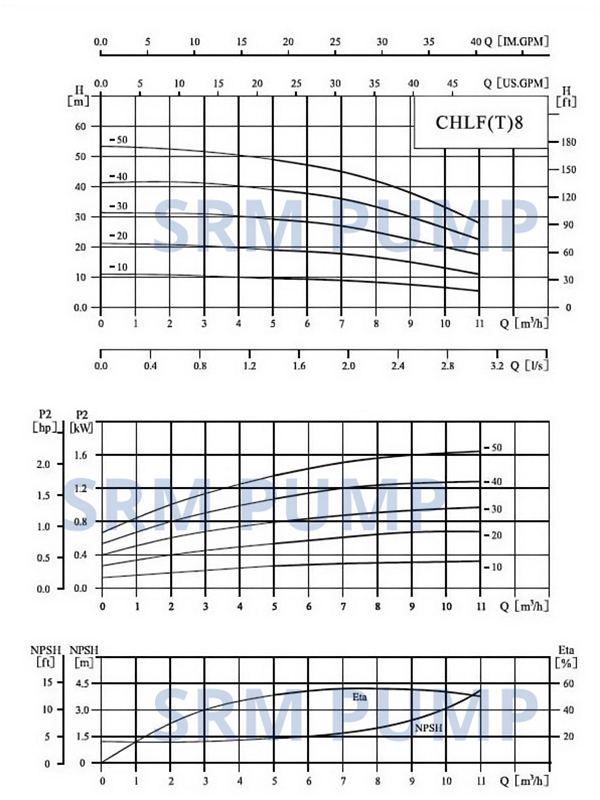

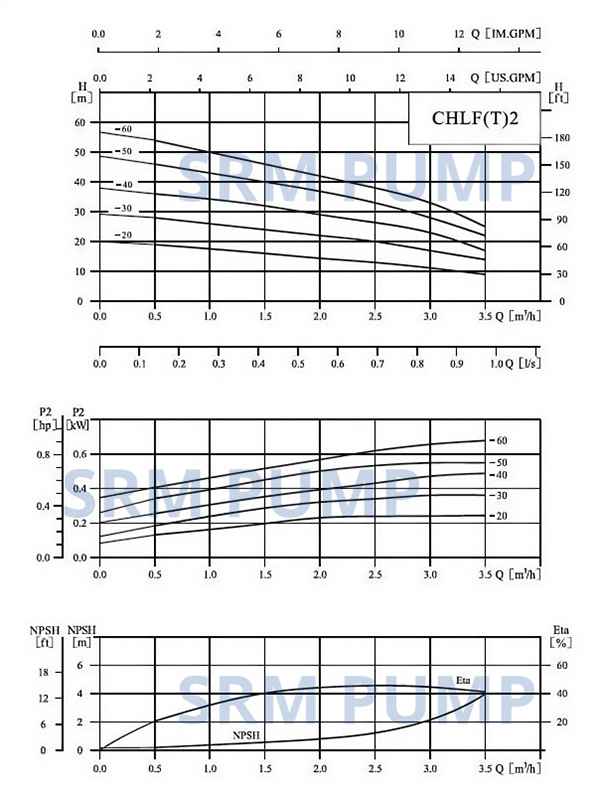

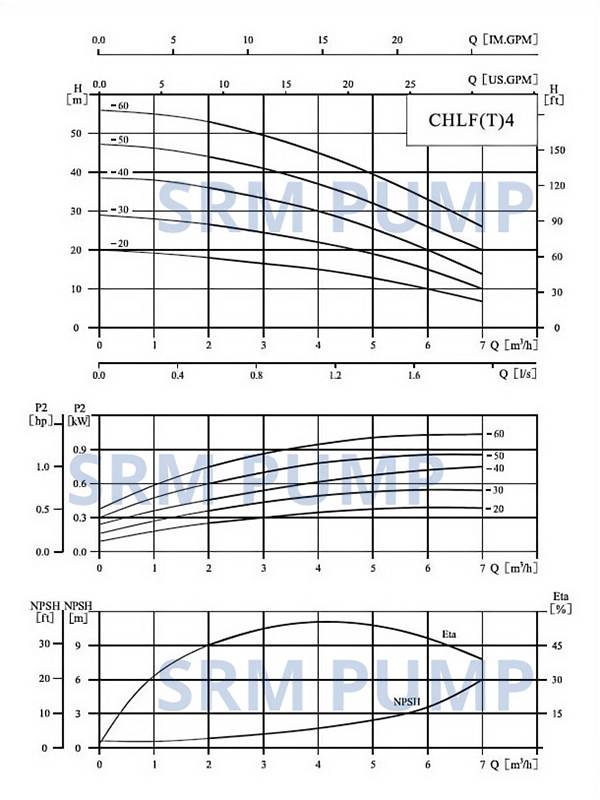

Carta de rendimiento: 2900 rpm
 |
 |
 |
Datos de rendimiento
MODELO |
CABEZA(m) |
CAUDAL(m3/h) |
POTENCIA (kilovatios) |
N(r/min) |
CHL2-20 |
14 |
2 |
0.37 |
2900 |
CHL2-30 |
21 |
2 |
0.55 |
2900 |
CHL2-40 |
28 |
2 |
0.55 |
2900 |
CHL2-50 |
35 |
2 |
0.55 |
2900 |
CHL2-60 |
42 |
2 |
0.75 |
2900 |
CHL4-20 |
15 |
4 |
0.55 |
2900 |
CHL4-30 |
22 |
4 |
0.75 |
2900 |
CHL4-40 |
30 |
4 |
0.75 |
2900 |
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
CHL8-20 |
17 |
8 |
0.75 |
2900 |
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
CHL8-40 |
34 |
8 |
1.5 |
2900 |
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
CHL12-50 |
50 |
12 |
3 |
2900 |
CHL16-10 |
10 |
16 |
1.1 |
2900 |
CHL16-20 |
21 |
16 |
2.2 |
2900 |
CHL16-30 |
32 |
16 |
3 |
2900 |
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
CHL20-20 |
21 |
20 |
2.2 |
2900 |
CHL20-30 |
33 |
20 |
4 |
2900 |
CHLF(T)2-20 |
14 |
2 |
0.37 |
2900 |
CHLF(T)2-30 |
21 |
2 |
0.55 |
2900 |
CHLF(T)2-40 |
28 |
2 |
0.55 |
2900 |
CHLF(T)2-50 |
35 |
2 |
0.55 |
2900 |
CHLF(T)2-60 |
42 |
2 |
0.75 |
2900 |
CHLF(T)4-20 |
15 |
4 |
0.55 |
2900 |
CHLF(T)4-30 |
22 |
4 |
0.55 |
2900 |
CHLF(T)4-40 |
30 |
4 |
0.75 |
2900 |
CHLF(T)4-50 |
38 |
4 |
1.1 |
2900 |
CHLF(T)4-60 |
45 |
4 |
1.1 |
2900 |
CHLF(T)8-10 |
8.5 |
8 |
0.75 |
2900 |
CHLF(T)8-20 |
17 |
8 |
0.75 |
2900 |
CHLF(T)8-30 |
25.5 |
8 |
1.1 |
2900 |
CHLF(T)8-40 |
34 |
8 |
1.5 |
2900 |
CHLF(T)8-50 |
42.5 |
8 |
2.2 |
2900 |
CHLF(T)12-10 |
9.5 |
12 |
0.75 |
2900 |
CHLF(T)12-20 |
19.5 |
12 |
1.2 |
2900 |
CHLF(T)12-30 |
29.5 |
12 |
1.8 |
2900 |
CHLF(T)12-40 |
39.5 |
12 |
2.4 |
2900 |
CHLF(T)12-50 |
50 |
12 |
3 |
2900 |
CHLF(T)16-10 |
10 |
16 |
1.1 |
2900 |
CHLF(T)16-20 |
21 |
16 |
2.2 |
2900 |
CHLF(T)16-30 |
32 |
16 |
3 |
2900 |
CHLF(T)16-40 |
43 |
16 |
4 |
2900 |
CHLF(T)20-10 |
9.5 |
20 |
1.1 |
2900 |
CHLF(T)20-20 |
21 |
20 |
2.2 |
2900 |
CHLF(T)20-30 |
33 |
20 |
4 |
2900 |
CHLF(T)20-40 |
44.5 |
20 |
4.4 |
2900 |
Aplicaciones primarias
Este producto está diseñado para la circulación de aire acondicionado central residencial y la transferencia de fluidos industriales, que incluyen:
Circulación y aumento de presión de agua desmineralizada, agua descalcificada, sistemas de agua purificada, aceites ligeros, etc.
Casos de uso típicos
1. Circulación de aire acondicionado central residencial
2. Sistemas de refrigeración
3. Aplicaciones de limpieza industrial
4. Tratamiento de aguas (sistemas de depuración.
5. Operaciones de acuicultura
6. Sistemas de dosificación de fertilizantes/químicos
7. Aplicaciones de ingeniería ambiental
Características clave
Diseño de doble propósito para uso doméstico e industrial.
Compatible con diversos líquidos purificados y aceites ligeros.
Ideal para requisitos de circulación y aumento de presión.

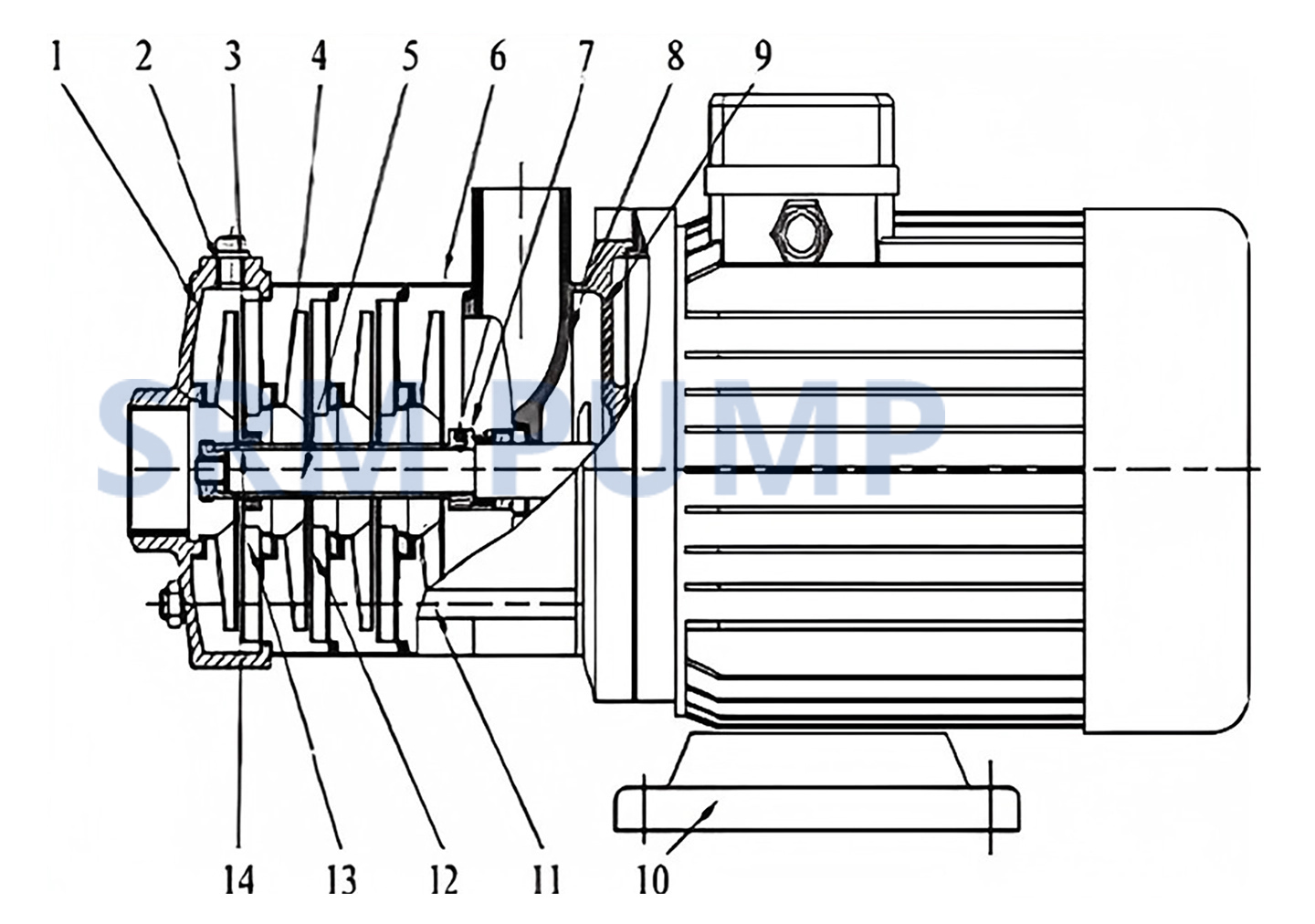

| 2 | Mordaza | Acero inoxidable | |
| 3 | Cojinete | Carburo de tungsteno | |
| 4 | impulsor | Acero inoxidable | |
| 5 | Eje | Acero inoxidable | |
| 6 | Paleta guía de salida de agua | inoxidable Acero |
|
| 8 | Sello mecánico | ||
| 9 | Tapa del extremo del motor | aleación de aluminio | |
| 10 | Marco base | Hierro fundido | |
| 11 | varilla de tracción | inoxidable Acero |
|
| 12 | paleta guía | Acero inoxidable | |
| 13 | Paleta guía de soporte | Acero inoxidable | |
| 14 | Manguito separador del impulsor | Acero inoxidable | |
| CHLF | |||
| 1 | Cuerpo de agua | Acero inoxidable | |
| 7 | Cuerpo sin agua | Acero inoxidable | |
| CHLF(T) | |||
| 1 | Cuerpo de agua | Hierro fundido | |
| 7 | Cuerpo sin agua | Hierro fundido | |
