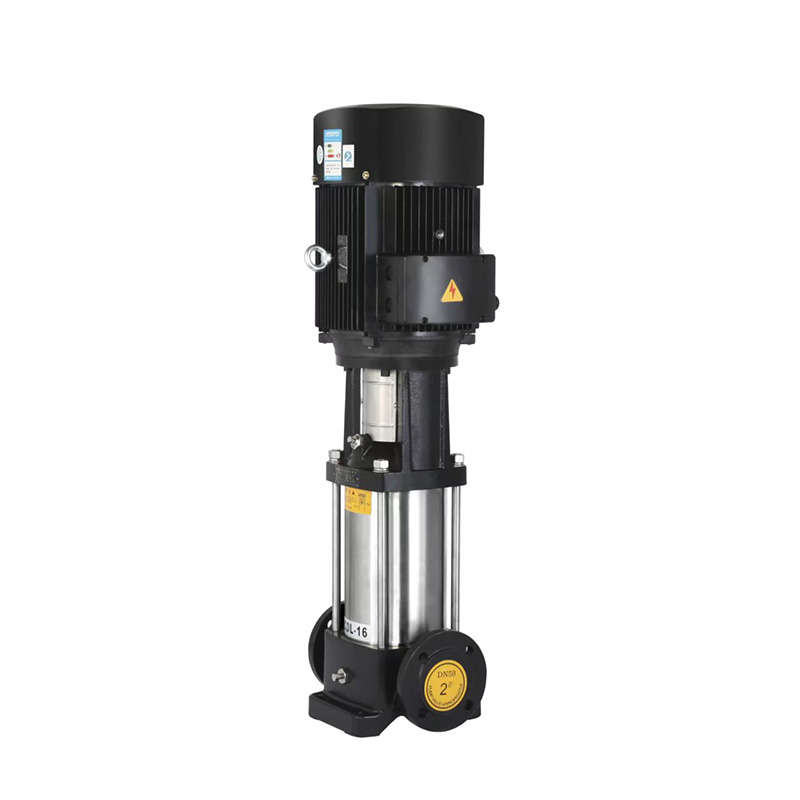

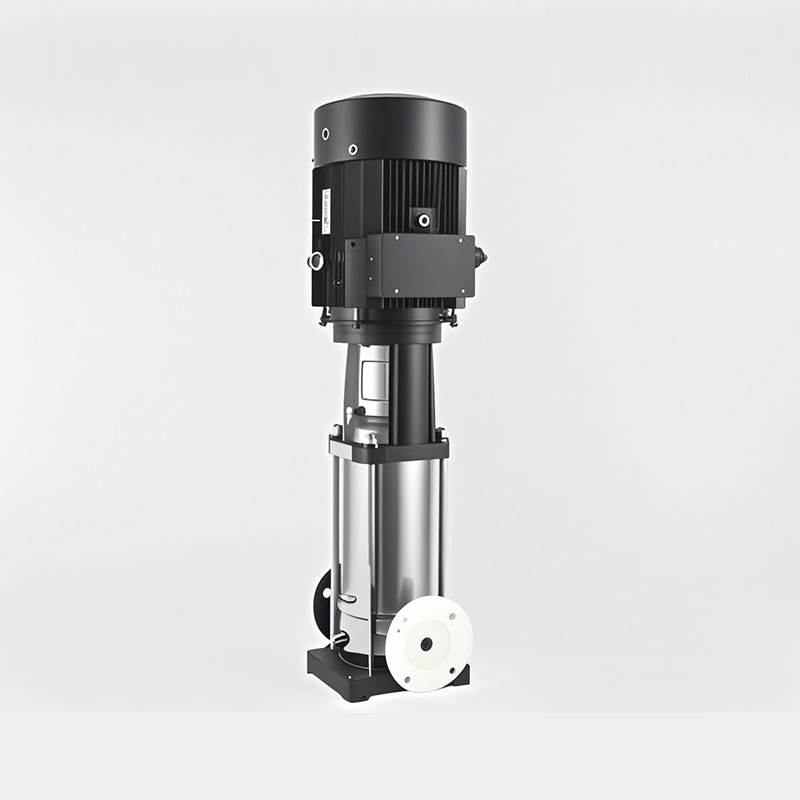

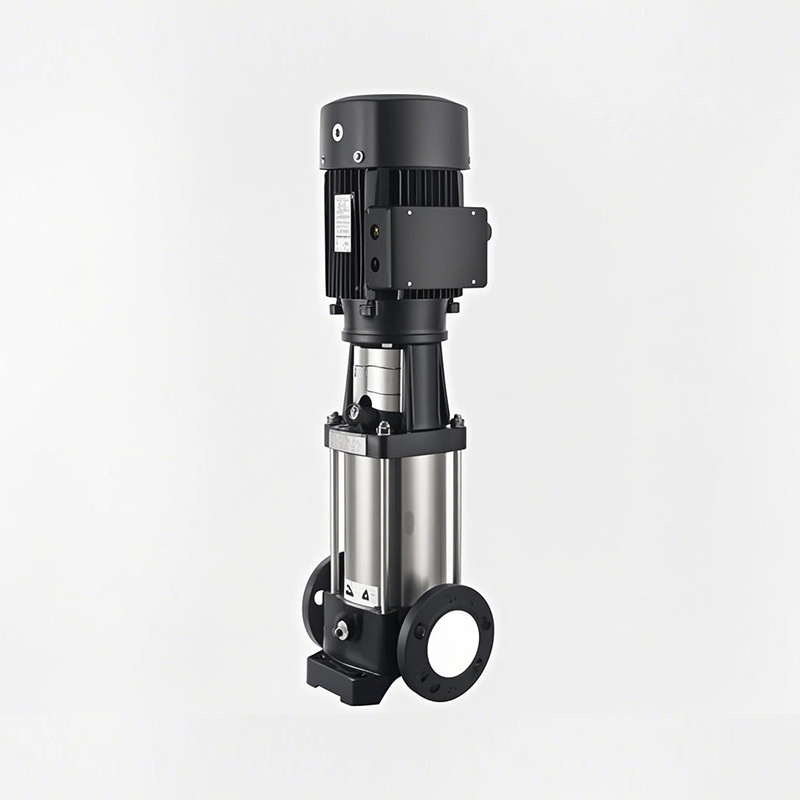

Bomba centrífuga multietapa vertical serie CDL

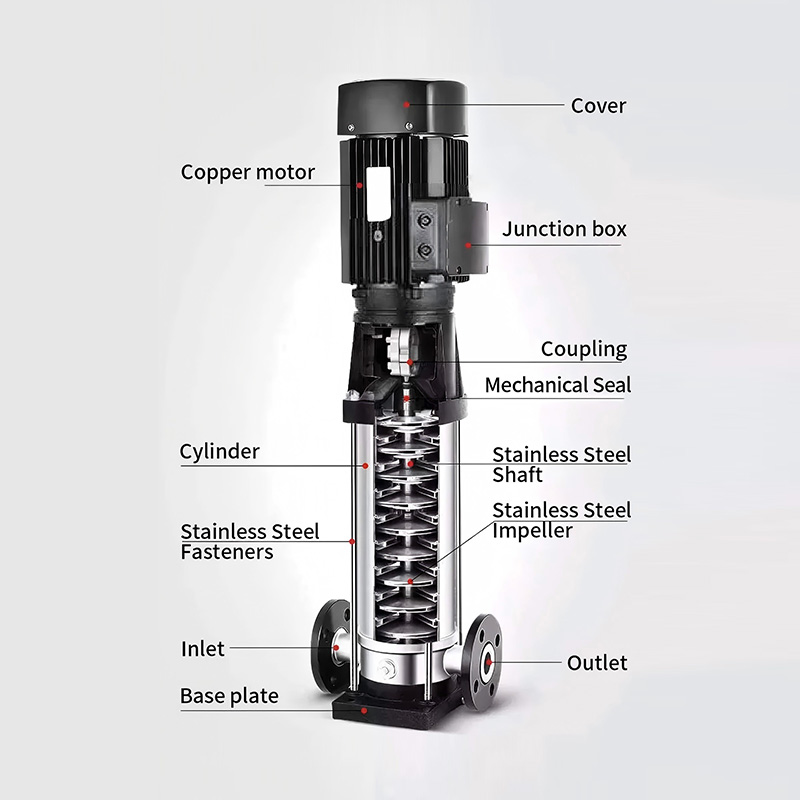

Esta bomba de l presenta un diseño integrado compacto, tamaño pequeño, peso ligero, bajo nivel de ruido, importantes ahorros de energía y fácil mantenimiento. Equipado con un motor vertical estándar y un sellode energía y fácil mantenimiento. Equipado con un motor vertical estándar y un sello mecánico de instalación rápida, el reemplazo es muy conveniente. Las piezas húmedas de la bomba están fabricadas en acero inoxidable (304/316), lo que la hace adecuada para medios ligeramente corrosivos.

Características clave

• Diseño hidráulico optimizado  : utiliza un modelo hidráulico avanzado y fabricación de precisión para mejorar el rendimiento y la vida útil.

• Sello de eje confiable  : los sellos mecánicos de aleación dura y caucho fluorado mejoran la confiabilidad operativa y permiten el manejo de medios de mayor temperatura.

• Construcción resistente a la corrosión  : las piezas húmedas estampadas y soldadas de acero inoxidable (304/316) garantizan la compatibilidad con fluidos ligeramente corrosivos.

• Compacto y eficiente  : diseño que ahorra espacio, liviano, silencioso, energéticamente eficiente y fácil de mantener.

• Instalación en línea  : los puertos de succión y descarga están en el mismo plano horizontal para la integración directa de la tubería.

• Compatibilidad del motor estándar  : los usuarios pueden configurar fácilmente el motor según sea necesario

• Protector inteligente opcional  : proporciona protección contra funcionamiento en seco, pérdida de fase y sobrecarga (personalizable a pedido).

Parámetros técnicos

Límites de rendimiento

Presión máxima de trabajo: 10bar

Para evitar sobrecargas y peligros, la bomba debe funcionar dentro de los rangos de rendimiento.

Temperatura del medio:

Con NBR/cerámica/carbono: -20℃~+80℃

Con Viton/cerámica/carbono: -20℃~+110℃

Con caucho de silicona/cerámica/carbono: -20℃~+110℃

MOTOR

EFC, clase de aislamiento de servicio continuo: F

Clase de protección: IP55 Trifásico: 380 V, 50 Hz, Velocidad: 2900 rpm

SÍMBOLOS

CDL 2 20

Modelo	Tamaño (mm)					Peso (kg)
	B1	B2	B1+B2	D1	D2
CDL2-20	258	225	483	148	117	24
CDL2-30	276	225	501	148	117	24
CDL2-40	294	225	519	148	117	25
CDL2-50	312	225	537	148	117	26
CDL2-60	340	245	585	170	142	30
CDL2-70	358	245	603	170	142	30
CDL2-90	394	245	639	170	142	33
CDL2-110	430	245	675	170	142	34
CDL2-130	476	290	766	190	155	40
CDL2-150	512	290	802	190	155	42
CDL2-180	566	290	856	190	155	46
CDL2-220	638	290	928	190	155	47
CDL2-260	720	345	1065	197	155	53

Carta de desempeño

DATOS DE RENDIMIENTO CDL2 2900rpm
MODELO	Fuerza		Capacidad
Trifásico 380V 50Hz	kilovatios	caballos de fuerza	metro⊃3;h	1.0	1.5	2.0	2.5	3.0	3.5
			Q l/min	16.7	25	33.3	41.7	50	58.3
			Cabeza(m)
CDL2-20	0.37	0.5	H(metro)	16	15.5	15	14	12.5	10.5
CDL2-30	0.37	0.5		24	23	22	20	19	16
CDL2-40	0.55	0.75		32.5	31	29.5	27.5	25.5	21
CDL2-50	0.55	0.75		41	39	36.5	34	31	26
CDL2-60	0.75	1.0		52	50	47	43	39	33
CDL2-70	0.75	1.0		60	58	53	50	45	39
CDL2-90	1.1	1.5		78	74	69	63	58	46
CDL2-110	1.1	1.5		96	91	85	80	72	57
CDL2-130	1.5	2.0		112	107	100	90	81	69
CDL2-150	1.5	2.0		130	124	114	104	93	77
CDL2-160	2.2	3.0		137	132	122.5	112	103	82
CDL2-170	2.2	3.0		147	140	129	119	109	87
CDL2-180	2.2	3.0		156	149	138	130	114	93
CD	2.2	3.0		163	156	144.5	133	119.5	97
CDL2-200	2.2	3.0		172	164	152	140	128	104
CDL2-220	2.2	3.0		185	173	165	150	140	112
CDL2-230	3.0	4.0		198	188	175	161	147	117
CDL2-240	3.0	4.0		206	196	182.5	168	154	123
CDL2-260	3.0	4.0		217	203	194	176	165	135

DATOS DE RENDIMIENTO DEL CDL4 2900rpm
MODELO	Fuerza		Capacidad
Trifásico 380V 50Hz	kilovatios	caballos de fuerza	Qm³h	2	3	4	5	6	7	8
			l/min	33.3	50	66.7	83.3	100	116.7	133.3
			Cabeza(m)
CDL4-20	0.37	0.5	H(metro)	18	17	16	15	14	10	6
CDL4-30	0.55	0.75		26	25	24	22.5	20	12	7.5
CDL4-40	0.75	1.0		35	33.5	32	29.5	26.5	16	10
CDL4-50	1.1	1.5		43	40	37	33	28	23	12
CDL4-60	1.1	1.5		52	50	45	41	34	25	14
CDL4-70	1.5	2.0		61	58	53	47.5	40	28	18
CDL4-80	1.5	2.0		70	66.5	61	54	46	32	21
CDL4-100	2.2	3.0		86	80	74	66	56	41	23
CDL4-120	2.2	3.0		105	99	91	82	68	47	27
CDL4-130	2.2	3.0		114	107	97.5	87	74	53	31
CDL4-140	2.2	3.0		123	116	106	93	79	56	33.5
CDL4-150	3.0	4.0		131	124	112.5	100	85.5	61	36
CDL4-160	3.0	4.0		142	133	122	111	93.	67	38
CDL4-170	4.0	5.5		149	140	127.5	114	97	70	41
CDL4-180	4.0	5.5		158	149	135	121	103	74	43
CDL4-190	4.0	5.5		166	157	143	127.5	111	78	47
CDL4-200	4.0	5.5		175	165	150	134	115	82	49
CDL4-210	4.0	5.5		184	173	157.5	141	120	86	51
CDL4-220	4.0	5.5		190	180	164	146	124	91	54

DATOS DE RENDIMIENTO DEL CDL8 2900rpm
MODELO	Fuerza		Capacidad
Trifásico 380V 50Hz	kilovatios	caballos de fuerza	metro⊃3;/h	5	6	7	8 9		10	11	12
			Q l/min	83	100	117	133	150	167	183	200
							Cabeza(m)
CDL8-20	0.75	1.0	H(metro)	20	19.5	19	18	17	16	14	13
CDL8-30	1.1	1.5		30	29.5	28.5	27	25	24	21	19
CDL8-40	1.5	2.0		41	39.5	38	36	34	32	28	26
CDL8-50	2.2	3.0		52	50	48	45	42	40	36	32
CDL8-60	2.2	3.0		62	60	57	54	51	48	43	39
CDL8-70	3.0	4.0		72	70	68	65	61	57	51	46
CDL8-80	3.0	4.0		83	80	77	73	69	65	58	52
CDL8-90	3.0	4.0		93	90.5	87	84	78	73	66	60
CDL8-100	4.0	5.5		104	100	97	92	87	81	73	65
CDL8-110	4.0	5.5		113	110	107	102	96	89	80	73
CDL8-120	4.0	5.5		124	120	116	111	104	92	87	78
CDL8-130	5.5	7.5		134	130.5	126	121	113	105	95	86
CDL8-140	5.5	7.5		145	141	136	130	122	113	102	92
CDL8-150	5.5	7.5		154.5	150	145.5	140	131	121.5	110	99
CDL8-160	5.5	7.5		166	161	156	148	139	130	118	106
CDL8-170	7.5	10		175	170	165	158	148	138	124	112
CDL8-180	7.5	10		187	182	175	167	157	146	134	120
CDL8-190	7.5	10		196	191	184	177	165	154	139	126
CDL8-200	7.5	10		208	202	195	186	175	163	150	135

Escenarios de aplicación

Suministro de agua

Filtración y transporte de plantas de agua.

Distribución de agua por zonas en plantas acuáticas.

Aumento de presión de la tubería principal

Aumento de la presión del agua en edificios de gran altura

Aumento de presión industrial

Sistemas de agua de proceso

Sistemas de limpieza

Sistemas de lavado a alta presión

Sistemas contra incendios

Transferencia de fluidos industriales

Sistemas de refrigeración y HVAC

Sistemas de condensación y agua de alimentación de calderas.

Integración de máquina herramienta

Transferencia de medios ácidos y alcalinos.

Tratamiento de agua

Sistemas de ultrafiltración (UF)

Sistemas de ósmosis inversa (RO)

Sistemas de destilación

Separadores y sistemas de filtraeión para piscinas.

Riego

Riego de tierras agrícolas

Riego p8f7=NOTICIAS RELACIONADAS

Riego por goteo
