Yükseltici Borunun Sürtünmesi Derin Kuyu Pompa Başlığını Nasıl Etkiler?

Derin kuyu çıkarma sistemlerinde statik kaldırma, saha jeolojisinin belirlediği sabit bir gerçeklik olarak kalır. Yükseltici boru sürtünmesi, sistem verimliliğini, enerji tüketimini ve ekipman ömrünü belirleyen dinamik bir değişken görevi görür. Yükseltici borudaki sürtünme kaybının doğru şekilde hesaba katılmaması, Toplam Dinamik Yükün (TDH) yanlış hesaplanmasına yol açar. Bu hata sizi ya pompayı gereğinden küçük boyutlandırmaya zorlayarak yetersiz akışa ve zayıf son kullanıcı basıncına neden olur ya da pompayı aşırı boyutlandırarak aşırı enerji tüketimine, kavitasyon risklerine ve erken mekanik aşınmaya neden olur. Derin kuyu sistemini optimize etmek, boru çapının, malzeme pürüzlülüğünün, toplam boru uzunluğunun ve akış hızının pompa performans eğrileriyle nasıl etkileşime girdiğinin hassas bir değerlendirmesini gerektirir. Bu kılavuz, ekipmanın doğru boyutlandırılmasını ve seçimini kolaylaştırmak için sürtünme kafasının mekaniğini açıklamaktadır. Bir sonraki kurulumunuzun en yüksek hidrolik verimlilikte çalışmasını sağlamak için kontrol etmeniz gereken değişkenleri tam olarak inceleyeceğiz.

Temel Çıkarımlar

• Sürtünme Dinamik Yükü Tanımlar: Yükseltici boru sürtünmesi, bir pompanın üstesinden gelmesi gereken Toplam Dinamik Yükü (TDH) doğrudan artırır; akış hızı arttıkça sürtünme kaybı katlanarak artar.

• Çap ve Hız Dengesi: Yükseltici boru çapının arttırılması, daha yüksek ilk malzeme maliyetlerine rağmen sıvı hızını ve sürtünme kaybını azaltarak gerekli pompa yükünü ve uzun vadeli enerji maliyetlerini azaltır.

• Malzeme Pürüzlülüğü Önemlidir: Yükseltici borunun iç yüzey pürüzlülüğü (örneğin, PVC ve karbon çeliği) sürtünme katsayısını önemli ölçüde değiştirerek pompanın spesifikasyon gereksinimlerini etkiler.

• Yatay ve Dikey Birikme: Statik kafa yalnızca dikey kaldırmayı hesaba katarken, sürtünme kafası yatay yüzey hatları ve aşağı eğimler de dahil olmak üzere tüm boru uzunluğu boyunca birikir.

• Sistem Eğrisi Hizalaması: Bir sondaj pompasının doğru seçimi, En İyi Verimlilik Noktasında (BEP) çalışmayı sağlamak için sürtünmeye göre ayarlanmış spesifik sistem eğrisinin üreticinin pompa performans eğrisiyle eşleştirilmesini gerektirir.

Sondaj Pompa Sistemlerinde Toplam Dinamik Yükü (TDH) Anlamak

Suyu dinamik su seviyesinden yüzey deşarj noktasına taşımak için gereken basınç gereksinimlerinin tam olarak belirlenmesi, sistemin başarısını garanti eder. Sıvıyı dikey damla borusundan ve yüzeydeki borulardan gerekli akış hızında itmeniz gerekir. Bu toplam direnç Toplam Dinamik Kafanızı tanımlar. TDH'nin doğru hesaplanması doğru olanı seçmenizi sağlar Sondaj Pompası . Uygulama için

Statik Kafa ve Sürtünme Kafası

Sistem direnci iki ana kategoriye ayrılır. Statik kafa yerçekimini temsil eder. Sürtünme başlığı boru duvarlarına karşı fiziksel direnci temsil eder.

Yükseltici Borunun Rolü

Dikey yükseltici boru, derin kuyu uygulamalarında sürtünme kaybı hesaplamalarında hakimdir. Sistemdeki en uzun sürekli kanalı oluşturur. Su, yerçekimine ve boru duvarlarına karşı aynı anda yüzlerce metre yukarıya doğru hareket etmelidir. Yükseltici boru, mühendislik aşamasında en kontrol edilebilir değişkeni temsil eder. Çapını değiştirebilirsiniz. Farklı malzemeler seçebilirsiniz. Bu seçimler toplam sürtünme kafasını doğrudan yönlendirir. 400 metrelik bir kuyuda 2 inçlik bir düşme borusunu 3 inçlik bir düşme borusuyla değiştirmek, hidrolik profili büyük ölçüde değiştirir.

Yatay ve Dikey Boru Dinamiği

Yüzey boruları dikey damla borulardan farklı davranır. Yatay yüzeyli borular dikey statik kaldırma kuvveti sağlamaz. Aşağıya doğru eğimli borular negatif statik yük bile oluşturabilir. Ancak yine de sürtünme kaybı üretirler. Sıvının borunun iç duvarlarına sürtünmesi sürtünme yaratır. Bu yatay sürtünme kaybını dikey TDH hesaplamasına eklemelisiniz. Yüzey boru sürtünmesinin göz ardı edilmesi, pompanın boyutunun küçük olmasını garanti eder. Saha teknisyenleri genellikle tasarımcının kuyu başından depolama tankına kadar olan 200 feet'lik yatay mesafeyi hesaplamayı unutması nedeniyle sistemlerin başarısız olduğunu görüyor.

Tarlada TDH Hesaplama

Saha teknisyenleri, ekipmanı seçmeden önce TDH'yi belirlemek için standart bir formül kullanır. Pompalanan su seviyesinden yüzeye olan dikey mesafeyi eklersiniz. Kuyu başından en yüksek deşarj noktasına kadar olan dikey mesafeyi eklersiniz. Sürtünme kaybı tablolarını kullanarak borunun tüm uzunluğu için sürtünme kaybını hesaplarsınız. Son olarak, hattın sonuna, kafanın ayaklarına dönüştürülen gerekli tahliye basıncını eklersiniz. Bir PSI, 2,31 fit kafaya eşittir. Bu dört bileşenden herhangi birinin eksik olması hatalı bir sistem eğrisine neden olur.

Yükseltici Boru Sürtünme Kaybına Katkıda Bulunan Temel Faktörler

Suyun yukarı doğru hareket ederken ne kadar enerji kaybedeceğini birçok değişken etkiler. Bu boyutları değerlendirmek, daha verimli bir ekstraksiyon sistemi tasarlamanıza olanak tanır.

Boru Çapı ve Akışkan Hızı

Boru çapı ve sürtünme kaybı ters bir ilişkiye sahiptir. Boru çapının arttırılması sıvının hızını azaltır. Daha büyük bir boru, iç çapın toplam alanına düşen sıvı oranını azaltır. Toplam hacme göre boru duvarlarına daha az su temas eder. Bu, sürtünme enerjisi kaybını büyük ölçüde azaltır.

Mühendisler sürtünme azaltımını tortu taşınmasına karşı dengelemelidir. Endüstri standartları katı hız sınırlarını zorunlu kılmaktadır. Sıvı hızını saniyede 3 ila 7 feet arasında tutmalısınız. Saniyede 3 feet'in altındaki hızlar askıdaki katı maddelerin çökelmesine olanak tanır. Tortu birikmesi sonunda yükseltici boruyu tıkar. Saniyede 7 feet'in üzerindeki hızlar aşırı sürtünmeye neden olur. Bu, enerji israfına neden olur ve borunun aşınmasını hızlandırır.

1. Dakika başına galon (GPM) cinsinden tepe akış talebini hesaplayın.

2. Nominal bir boru boyutu seçin.

3. Ortaya çıkan hızın saniyede 3 ila 7 feet aralığında olduğunu doğrulayın.

4. Hızı optimize etmek için boru çapını yukarı veya aşağı ayarlayın.

Toplam Boru Uzunluğu

Sürtünme kaybı mesafe arttıkça birikir. Borunun toplam uzunluğu ile doğru orantılı kalır. Daha derin kuyular, daha uzun hareket mesafesi nedeniyle doğal olarak daha yüksek sürtünme yükü üretir. 500 ft'lik bir kuyu, aynı akış hızları ve boru çapları varsayıldığında, 250 ft'lik bir kuyunun iki katı boru sürtünmesi üretir. Yüzey manifoldları, çukursuz adaptörler ve dirsekler dahil borunun her ayağını hesaba katmalısınız.

Yüzey Pürüzlülüğü ve Boru Malzemesi

İç yüzey pürüzlülüğü sürtünme katsayısını değiştirir. Daha pürüzsüz duvarlar daha az sürtünme yaratır. Mühendisler bu pürüzlülüğü ölçmek için Hazen-Williams C faktörünü kullanıyor. Daha yüksek bir C faktörü daha pürüzsüz bir boruyu gösterir. Daha pürüzsüz borular gerekli yüksekliği azaltır. Bu, bir sistemin verimliliğini artırır derin kuyu suyu pompası.

Hazen-Williams formülü, su sistemlerindeki sürtünme kaybının hesaplanmasında endüstri standardı olmayı sürdürüyor. Formül, dakika başına galon cinsinden akış hızını, inç cinsinden borunun iç çapını ve boru malzemesinin C faktörünü gerektirir. Ortaya çıkan sayı, 100 feet boru başına kafanın feet cinsinden sürtünme kaybını verir. Daha sonra bu sayıyı toplam boru uzunluğunun 100'e bölünmesiyle çarparsınız. Bu hesaplama, statik kaldırma kuvvetinize eklemeniz gereken tam sürtünme yükünü sağlar.

Akış Hızı ve Akışkan Viskozitesi

Akış hızı, sürtünme kaybını diğer tüm değişkenlerden daha fazla etkiler. Sürtünme kaybı akış hızının karesi ile artar. Su hacminin iki katına çıkması sürtünme direncini dört katına çıkarır. Boruyu yalnızca ortalama kullanıma değil, en yüksek akış taleplerini de karşılayacak şekilde boyutlandırmalısınız.

Sıvının viskozitesi de rol oynar. Standart yeraltı suyu nispeten sabit bir viskoziteyi korur. Su kuyularındaki sıcaklık değişimleri minimum düzeyde kalır. Ancak daha ağır sıvıları pompalayan endüstriyel uygulamalarda Darcy-Weisbach hesaplamaları kullanılmalıdır. Daha yoğun akışkanlar, yükseltici boru duvarlarına karşı önemli ölçüde daha fazla sürtünme oluşturur.

Sürtünme Kaybı Derin Kuyu Suyu Pompasının Performansını Doğrudan Nasıl Etkiler?

Sürtünme kaybı sadece enerji israfı anlamına gelmez. Ekipmanın kuyu kasası içinde çalışma şeklini fiziksel olarak değiştirir. Bu etkileşimi anlamak, ciddi ekipman arızalarını önler.

Sistem Eğrisi ve Pompa Performans Eğrisi

Her kuyunun kendine özgü bir sistem eğrisi vardır. Bunu, statik kafayı farklı akış hızlarında değişken sürtünme kafasıyla birleştirerek çizersiniz. Sistem eğrisi grafikte yukarıya doğru kayar. Akış arttıkça sürtünme artar.

Üreticiler bir pompa performans eğrisi sağlar. Bu eğri aşağıya doğru ilerliyor. Akış arttıkça pompa daha az basma yüksekliği üretir. Sistem eğrinizi pompa eğrisiyle kesiştirmelisiniz. Bu kesişme noktası gerçek gerçek dünya performansını belirler. Bu kavşağın pompanın En İyi Verimlilik Noktasına (BEP) inmesini istiyorsunuz. BEP'de çalışmak, yataklardaki radyal baskıyı en aza indirir ve motor ömrünü maksimuma çıkarır.

Yönetilmeyen Sürtünme Kaybının Gerçek Dünyadaki Belirtileri

Aşırı yük kaybı suyun mevcut enerjisini azaltır. Sıvı hedefine ulaşamadan momentumunu kaybeder. Bu da gidebileceği mesafeyi azaltır. Son kullanıcılar sahada somut sorunlar yaşarlar.

• Endüstriyel boşaltma sistemleri manifoldda gerekli basınç ölçümlerini karşılayamıyor.

• Tarımsal sulama sprinklerleri püskürtme yarıçapını kaybederek mahsulleri kuru bırakır.

• Evsel kurulumlar yetersiz akış ve zayıf fikstür basıncından muzdariptir.

• Depolama tanklarının doldurulması önemli ölçüde daha uzun sürer, bu da pompa çalışma sürelerinin uzamasına ve aşınmanın artmasına neden olur.

Dalgıç Sondaj Pompasının Çarpması Riski

Sürtünmenin hafife alınması operasyonel başarısızlığa yol açar. Gerçek sürtünme yüksekliği hesaplanan TDH'yi aşabilir. Bu bir iter dalgıç sondaj pompasını kapatma başlığına takın. Pompa dönmeye devam ediyor. Su akışı durur. Sıkışan su, motorun kinetik enerjisini emer. Hızla ısınıyor. Motor soğutma mekanizmasını kaybeder ve tamamen yanar.

Aşırı sürtünme nedeniyle pompanın eğrisinin solunda çalıştırılması ciddi mekanik strese neden olur. Pompa yüksek basma yüksekliği üretir ancak çok az su taşır. Bu, motor yatakları üzerinde büyük bir aşağıya doğru itme kuvveti yaratır. Baskı yatakları bu yükü emer. Zamanla aşırı ağırlık rulmanların arızalanmasına neden olur. Pervaneler daha sonra düşer ve çanaklara doğru sürtünür. Bu, pompanın hidrolik bütünlüğünü bozar ve tamamen değiştirilmesini gerektirir.

Enerji Tüketimi ve İşletme Maliyetleri

Sürtüşme sürekli bir mali yük görevi görür. Sürtünme kafasının her ilave ayağının üstesinden gelmek için daha fazla beygir gücü gerekir. Pompanın yüksek sürtünme direncine karşı çalıştırılması büyük miktarda elektrik tüketir.

Daha büyük çaplı bir yükseltici boruya yatırım yapmak boşaltma yükünü azaltır. İlk malzeme maliyeti artar. Ancak enerji tasarrufu her gün birikir. Daha büyük bir boru genellikle daha küçük bir motor belirlemenize olanak tanır. Bu, hem ön ekipman maliyetlerini hem de uzun vadeli elektrik tüketimini azaltır. Yüksek verimli bir tarım kuyusunda 4 inçlik bir düşme borusunu 6 inçlik bir düşme borusuna yükseltmek, gerekli motor boyutunu tam beygir gücü kademesi kadar düşürebilir.

Yüksek Kapasiteli Sondaj Pompaları için Boru ve Pompa Konfigürasyonlarının Değerlendirilmesi

Yüksek hacimli ekstraksiyon sürtünme sorunlarını artırır. Büyük miktarlarda suyun taşınması, sistem darboğazını önlemek için stratejik mühendislik gerektirir.

Çözüm Kategorileri ve Yaklaşımlar

Mühendisler bir sistem etrafında bir sistem tasarlarken genellikle iki temel yaklaşım arasında seçim yapar. yüksek kapasiteli sondaj pompası.

Yaklaşım A, yükseltici borunun büyütülmesini içerir. Bu sürtünmeyi en aza indirir. Daha küçük, daha düşük beygir gücünde bir pompaya izin verir. Bu yöntem hidrolik verimliliğe öncelik verir. Daha geniş düşme borusunu barındıracak kadar büyük bir kuyu muhafazası gerektirir.

Yaklaşım B daha küçük bir yükseltici boru kullanır. Muhafaza kısıtlamaları sıklıkla bu kararı zorlar. Şiddetli sürtünmenin üstesinden gelmek için yüksek düşülü, yüksek beygir gücüne sahip bir pompa seçmelisiniz. Bu yöntem daha yüksek enerji tüketimini garanti eder. Ayrıca pompanın iç kısımlarına daha fazla mekanik baskı uygular.

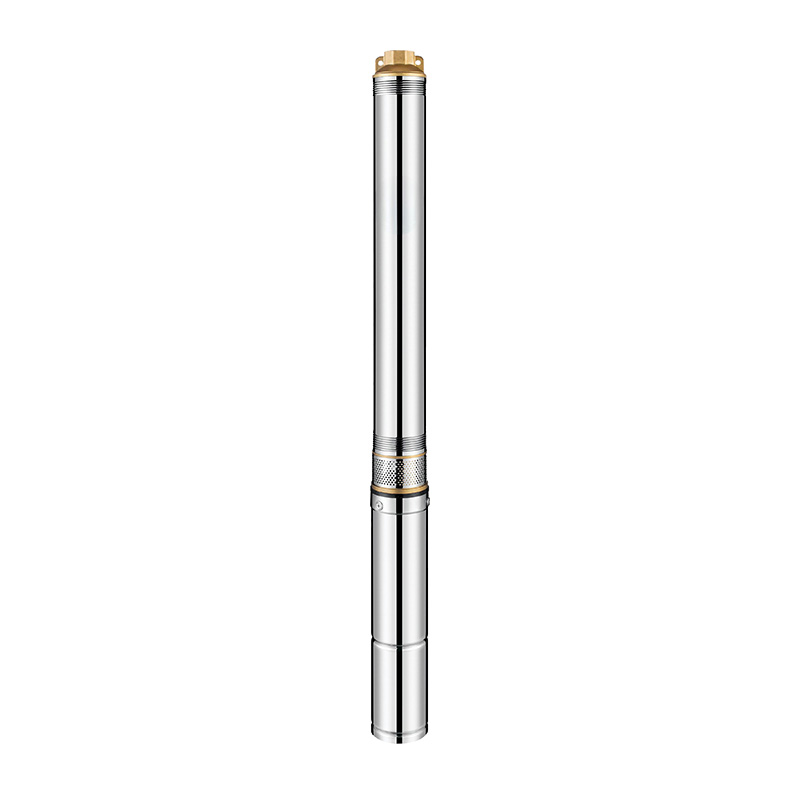

Yüksek Sürtünme Ortamları için Paslanmaz Çelik Derin Kuyu Pompası Seçimi

Yüksek sürtünme muazzam bir karşı basınç oluşturur. Pompanın iç kısımları ciddi itme yüklerine dayanmalıdır. Standart plastik veya dökme demir bileşenler genellikle bu koşullar altında bozulur.

Bir belirtme paslanmaz çelik derin kuyu pompası bu dayanıklılık sorununu çözmektedir. Paslanmaz çelik çarklar ve çanaklar deformasyona karşı dayanıklıdır. Yüksek basınçlarda çalışırken hidrolik toleranslarını korurlar. Ayrıca yüksek hızlı su akışının neden olduğu aşınmaya karşı da dayanıklıdırlar. Bu, pompanın performans eğrisini daha uzun bir ömür boyunca korumasını sağlar.

Değişken Frekanslı Sürücüler (VFD'ler) ile Sürtünmeyi Azaltma

Dinamik su seviyeleri sürtünme hesaplamalarını zorlaştırır. Su tablası düştükçe statik yük artar. Pompa kendi eğrisi üzerinde sola doğru hareket eder. Akış azalır. Sürtünme azalır.

Değişken Frekanslı Sürücüler (VFD'ler) bu dinamik ortamı yönetir. Bir VFD motorun devrini ayarlar. Sürtünme kaybını dinamik olarak yönetmek için akış hızlarını optimize eder. VFD, talebin düşük olduğu dönemlerde pompayı yavaşlatır. Bu, hızı azaltır ve sürtünmeyi azaltır. Pompanın eğri dışında çalışmasını önler ve motoru aşırı yük koşullarından korur.

1. Yüzey boşaltma manifolduna bir basınç dönüştürücü takın.

2. Dönüştürücüyü tekrar VFD kontrol cihazına bağlayın.

3. Hedef basınç ayar noktasını sürücüye programlayın.

4. Sürtünme ani artışlarını en aza indirirken basıncı korumak için VFD'nin motor devrini otomatik olarak modüle etmesine izin verin.

Uygulama Riskleri ve Azaltma Stratejileri

Teorik hesaplamalar sahada sıklıkla başarısız olur. Gerçek dünyadaki değişkenler gizli sürtünme kaynaklarını ortaya çıkarır. Bu risklerin tanınması maliyetli kurulum hatalarını önler.

Derin Kuyu Sistemlerinde Yaygın Hesaplama Hataları

Birçok sistem tasarımcısı yalnızca dikey düşme borusuna odaklanır. Yüzey bileşenlerini göz ardı ederler. Bu, hatalı bir TDH'yi garanti eder.

• Yatay yüzey manifoldlarının hesaba katılmaması.

• Çek valfler, dirsekler ve çukursuz adaptörler arasındaki basınç düşüşünün göz ardı edilmesi.

• Aşağıya doğru eğimli yüzey borularının sürtünmeyi ortadan kaldırdığını varsayarsak. Negatif statik yük oluştururlar ancak sürtünme kaybı hala birikmektedir.

• Dinamik (pompalanan) su seviyesi yerine statik su seviyesinin kullanılması. Ekstraksiyon başladığında su seviyesi düşer. Bu, gereken gerçek dikey kaldırma kuvvetini artırır.

Uzun Vadeli Bozunma (Çekimlenme ve Korozyon)

Borular sonsuza kadar pürüzsüz kalmaz. İç duvarlarda mineral birikintileri oluşur. Bu ölçeklendirme borunun iç çapını azaltır. Demir bakterileri ve korozyon pürüzlü, çukurlu bir yüzey oluşturur.

Her iki durum da yüzey pürüzlülüğünü ve sürtünmeyi artırır. Hazen-Williams C faktörü düşer. Sistem eğrisi giderek daha dik kayar. Bu, pompayı En İyi Verimlilik Noktasının dışına iter. Akış hızları düşer. Enerji tüketimi artıyor.

Demir bakterileri derin kuyu sistemlerinde benzersiz bir zorluk teşkil etmektedir. Bu mikroorganizmalar yeraltı suyundaki demirle beslenir. Yükseltici borunun içini kaplayan kalın, sümüksü bir biyofilm salgılarlar. Bu biyofilm yüzey pürüzlülüğünü büyük ölçüde artırır. C faktörü 150 olan bir PVC boru, eğer demir bakterileri çoğalırsa birkaç ay içinde C faktörü 100'e düşebilir. Pompayı boyutlandırırken bu potansiyel bozulmayı dikkate almalısınız veya hidrolik verimliliği korumak için düzenli kimyasal işlemler planlamalısınız.

Azaltma

Tasarım aşamasında bozulmayı öngörün. Tüm sürtünme kaybı hesaplamalarına bir güvenlik marjı eklenmesini önerin. Gelecekteki boru ölçeklendirmesi için %5 ila %10'luk bir marj hesaba katılır. Ayrıca kurulum sırasında beklenmeyen yüzey yönlendirme değişikliklerini de kapsar. Bu tampon, seçilenin Sondaj pompası, sistem eskise bile yeterli akışı sağlar.

Çözüm

1. Önerilen kuyu tasarımının kapsamlı bir TDH denetimini gerçekleştirin, tüm dikey kaldırma kuvvetlerini, yatay yüzey akışlarını ve montaj kısıtlamalarını ölçün.

2. Malzeme yükseltmelerini haklı çıkarmak için standart ve büyütülmüş yükseltici boru çaplarını karşılaştırarak yaşam döngüsü enerji maliyetlerini hesaplayın.

3. Statik yük sayılarını kesinleştirmeden önce resmi bir akifer verim testi yoluyla dinamik pompalama suyu seviyesini belirleyin.

4. Sürtünmeye göre ayarlanmış sistem eğrinize göre tam ekipman konfigürasyonunu belirlemek için kalifiye bir pompa mühendisine danışın.

5. Uzun vadeli boru ölçeklendirmesini ve yüzey yönlendirme değişikliklerini hesaba katmak için son sürtünme hesaplamalarınıza %10'luk bir güvenlik marjı ekleyin.

SSS

S: Yükseltici borudaki sürtünme kaybını nasıl hesaplarsınız?

C: Hazen-Williams denklemini veya Darcy-Weisbach formülünü kullanın. Toplam boru uzunluğunu, iç çapı, akış hızını, akışkan viskozitesini ve spesifik malzemenin pürüzlülük katsayısını hesaba katmalısınız.

S: Pompayı boyutlandırırken yer çekimi sürtünme yükünü etkiler mi?

C: Yer çekimi, dikey kaldırma kuvveti olan statik yükü belirler. Sürtünme kafası kesinlikle boru duvarlarına karşı hareket eden sıvının bir ürünü olarak kalır. Aşağıya doğru eğimler negatif statik yük oluşturur ancak sürtünme kaybı yine de meydana gelir ve TDH'ye göre hesaplanması gerekir.

S: Boruların yatay veya dikey konumu sürtünme kaybını etkiler mi?

C: Yön, sürtünme hesaplamasının kendisini değiştirmez. Sürtünme kaybı aynı uzunluktaki yatay ve düşey borularda eşit oranda meydana gelir. Ancak dikey boruların statik yükü de aşması gerekirken, yatay borular yalnızca sürtünme yüküne katkıda bulunur.

S: Yüksek kapasiteli bir sondaj pompası neden daha büyük bir yükseltici boruya ihtiyaç duyar?

C: Yüksek akış hızları sıvı hızını katlanarak artırır. Hacmi karşılamak ve toplam alan başına sıvı oranını azaltmak için daha büyük bir boru çapı olmadığında sürtünme kaybı aniden yükselir. Bu, direncin üstesinden gelmek için büyük miktarda enerji gerektirir.

S: Yükseltici boru sürtünmesi dalgıç pompanın arızalanmasına neden olabilir mi?

C: Evet. Eğer hafife alınırsa, aşırı sürtünme başlığı pompayı kapatma başlığına doğru iter. Bu, su akışını tamamen durdurur. Motor daha sonra aşırı ısınır ve üzerinden geçen soğutma sıvısının eksikliği nedeniyle hızla arızalanır.

S: Düşme borusunun malzemesi pompa boyutunu etkiler mi?

C: Evet. Galvanizli çelik gibi daha kaba malzemeler, PVC gibi pürüzsüz malzemelere göre daha fazla sürtünme yaratır. Bu Toplam Dinamik Kafayı artırır. Daha pürüzlü boru duvarlarının üstesinden gelmek için potansiyel olarak daha yüksek basma yüksekliğine sahip bir pompaya ihtiyacınız olacaktır.
