Pompe centrifuge multicellulaire verticale série CDL

Cette pompe en métal présente une conception intégrée compacte, une petite taille, un poids léger, un faible bruit, des économies d'énergie significatives et un entretien facile. Équipé d'un moteur vertical standard et d'une garniture mécanique à installation rapide, le remplacement est très pratique. Les parties humides de la pompe sont fabriquées en acier inoxydable (304/316), ce qui la rend adaptée aux fluides légèrement corrosifs.

Principales fonctionnalités

• Conception hydraulique optimisée  – Utilise un modèle hydraulique avancé et une fabrication de précision pour améliorer les performances et la durée de vie.

• Joint d'arbre fiable  – Les joints mécaniques en alliage dur et en caoutchouc fluoré améliorent la fiabilité opérationnelle et permettent la manipulation de fluides à température plus élevée.

• Construction résistante à la corrosion  – Les pièces humides estampées et soudées en acier inoxydable (304/316) garantissent la compatibilité avec les fluides légèrement corrosifs.

• Compact et efficace  – Conception peu encombrante, légère, faible bruit, économe en énergie et facile à entretenir.

• Installation en ligne  – Les ports d'aspiration et de refoulement sont sur le même plan horizontal pour une intégration directe du pipeline.

• Compatibilité moteur standard  – Les utilisateurs peuvent facilement configurer le moteur selon leurs besoins

• Smart Protector en option  – Fournit des protections contre le fonctionnement à sec, la perte de phase et la surcharge (personnalisable sur demande).

Paramètres techniques

Limites de performances

Pression maximale de travail : 10 bar

Pour éviter toute surcharge et tout danger, la pompe doit être utilisée dans les plages de performances.

Température du support :

Avec NBR/céramique/carbone : -20℃~+80℃

Avec Viton/céramique/carbone : -20℃~+110℃

Avec caoutchouc de silicone/céramique/carbone : -20℃~+110℃

MOTEUR

Classe d'isolation EFC, service continu : F

Classe de protection : IP55 Triphasé : 380 V, 50 Hz, Vitesse : 2900 tr/min

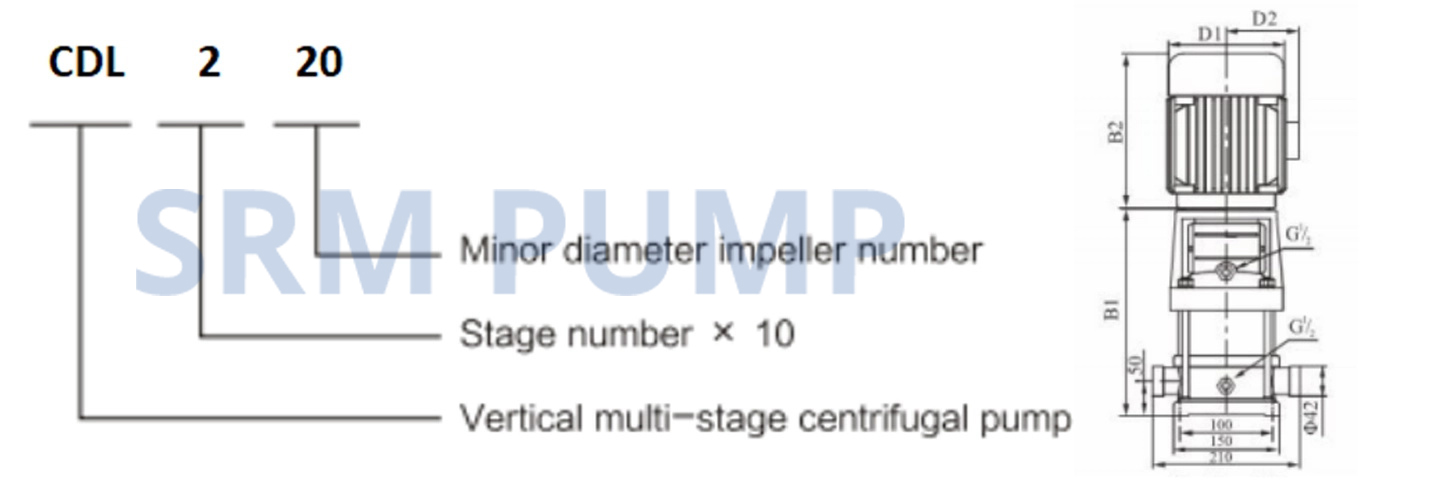

SYMBOLES

CDL2 20

Modèle	Taille (mm)					Poids (kg)
	B1	B2	B1+B2	D1	D2
CDL2-20	258	225	483	148	117	24
CDL2-30	276	225	501	148	117	24
CDL2-40	294	225	519	148	117	25
CDL2-50	312	225	537	148	117	26
CDL2-60	340	245	585	170	142	30
CDL2-70	358	245	603	170	142	30
CDL2-90	394	245	639	170	142	33
CDL2-110	430	245	675	170	142	34
CDL2-130	476	290	766	190	155	40
CDL2-150	512	290	802	190	155	42
CDL2-180	566	290	856	190	155	46
CDL2-220	638	290	928	190	155	47
CDL2-260	720	345	1065	197	155	53

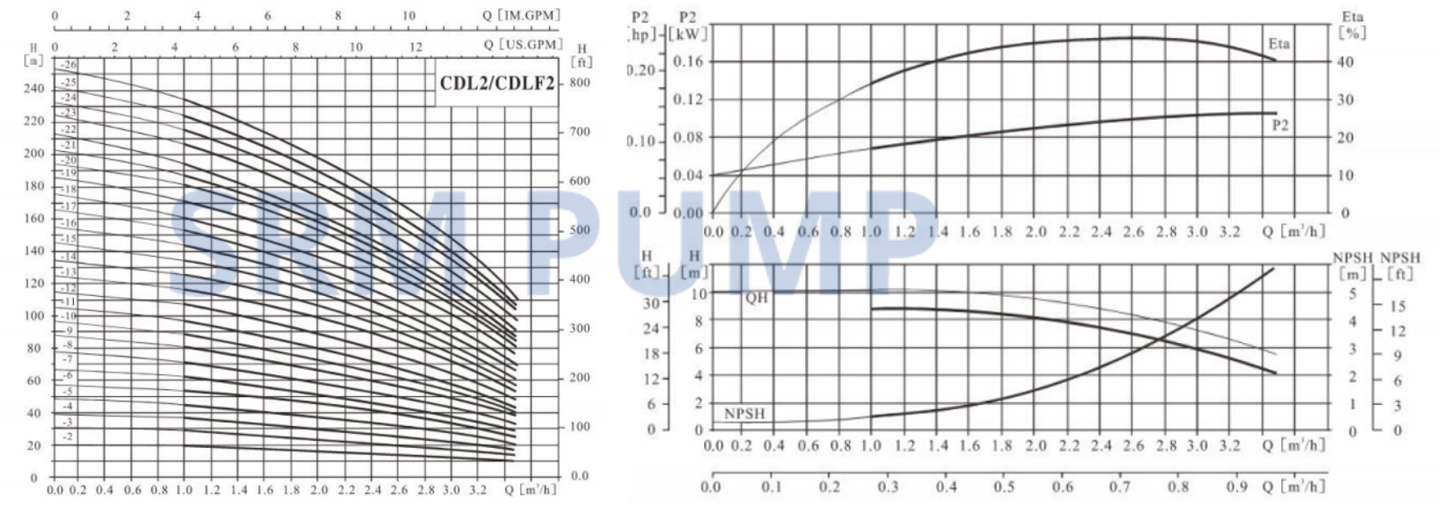

Charte des performances

DONNÉES DE PERFORMANCE CDL2 2900 tr/min
MODÈLE	Pouvoir		Capacité
Triphasé 380V 50Hz	KW	HP	m³h	1.0	1.5	2.0	2.5	3.0	3.5
			Ql/min	16.7	25	33.3	41.7	50	58.3
			Tête (m)
CDL2-20	0.37	0.5	H(m)	16	15.5	15	14	12.5	10.5
CDL2-30	0.37	0.5		24	23	22	20	19	16
CDL2-40	0.55	0.75		32.5	31	29.5	27.5	25.5	21
CDL2-50	0.55	0.75		41	39	36.5	34	31	26
CDL2-60	0.75	1.0		52	50	47	43	39	33
CDL2-70	0.75	1.0		60	58	53	50	45	39
CDL2-90	1.1	1.5		78	74	69	63	58	46
CDL2-110	1.1	1.5		96	91	85	80	72	57
CDL2-130	1.5	2.0		112	107	100	90	81	69
CDL2-150	1.5	2.0		130	124	114	104	93	77
CDL2-160	2.2	3.0		137	132	122.5	112	103	82
CDL2-170	2.2	3.0		147	140	129	119	109	87
CDL2-180	2.2	3.0		156	149	138	130	114	93
CDL2-190	2.2	3.0		163	156	144.5	133	119.5	97
CDL2-200	2.2	3.0		172	164	152	140	128	104
CDL2-220	2.2	3.0		185	173	165	150	140	112
CDL2-230	3.0	4.0		198	188	175	161	147	117
CDL2-240	3.0	4.0		206	196	182.5	168	154	123
CDL2-260	3.0	4.0		217	203	194	176	165	135

DONNÉES DE PERFORMANCE CDL4 2900 tr/min
MODÈLE	Pouvoir		Capacité
Triphasé 380V 50Hz	KW	HP	Qm³h	2	3	4	5	6	7	8
			l/min	33.3	50	66.7	83.3	100	116.7	133.3
			Tête (m)
CDL4-20	0.37	0.5	H(m)	18	17	16	15	14	10	6
CDL4-30	0.55	0.75		26	25	24	22.5	20	12	7.5
CDL4-40	0.75	1.0		35	33.5	32	29.5	26.5	16	10
CDL4-50	1.1	1.5		43	40	37	33	28	23	12
CDL4-60	1.1	1.5		52	50	45	41	34	25	14
CDL4-70	1.5	2.0		61	58	53	47.5	40	28	18
CDL4-80	1.5	2.0		70	66.5	61	54	46	32	21
CDL4-100	2.2	3.0		86	80	74	66	56	41	23
CDL4-120	2.2	3.0		105	99	91	82	68	47	27
CDL4-130	2.2	3.0		114	107	97.5	87	74	53	31
CDL4-140	2.2	3.0		123	116	106	93	79	56	33.5
CDL4-150	3.0	4.0		131	124	112.5	100	85.5	61	36
CDL4-160	3.0	4.0		142	133	122	111	93.	67	38
CDL4-170	4.0	5.5		149	140	127.5	114	97	70	41
CDL4-180	4.0	5.5		158	149	135	121	103	74	43
CDL4-190	4.0	5.5		166	157	143	127.5	111	78	47
CDL4-200	4.0	5.5		175	165	150	134	115	82	49
CDL4-210	4.0	5.5		184	173	157.5	141	120	86	51
CDL4-220	4.0	5.5		190	180	164	146	124	91	54

DONNÉES DE PERFORMANCES CDL8 2900 tr/min
MODÈLE	Pouvoir		Capacité
Triphasé 380V 50Hz	KW	HP	m³/heure	5	6	7	8 9		10	11	12
			Ql/min	83	100	117	133	150	167	183	200
							Tête (m)
CDL8-20	0.75	1.0	H(m)	20	19.5	19	18	17	16	14	13
CDL8-30	1.1	1.5		30	29.5	28.5	27	25	24	21	19
CDL8-40	1.5	2.0		41	39.5	38	36	34	32	28	26
CDL8-50	2.2	3.0		52	50	48	45	42	40	36	32
CDL8-60	2.2	3.0		62	60	57	54	51	48	43	39
CDL8-70	3.0	4.0		72	70	68	65	61	57	51	46
CDL8-80	3.0	4.0		83	80	77	73	69	65	58	52
CDL8-90	3.0	4.0		93	90.5	87	84	78	73	66	60
CDL8-100	4.0	5.5		104	100	97	92	87	81	73	65
CDL8-110	4.0	5.5		113	110	107	102	96	89	80	73
CDL8-120	4.0	5.5		124	120	116	111	104	92	87	78
CDL8-130	5.5	7.5		134	130.5	126	121	113	105	95	86
CDL8-140	5.5	7.5		145	141	136	130	122	113	102	92
CDL8-150	5.5	7.5		154.5	150	145.5	140	131	121.5	110	99
CDL8-160	5.5	7.5		166	161	156	148	139	130	118	106
CDL8-170	7.5	10		175	170	165	158	148	138	124	112
CDL8-180	7.5	10		187	182	175	167	157	146	134	120
CDL8-190	7.5	10		196	191	184	177	165	154	139	126
CDL8-200	7.5	10		208	202	195	186	175	163	150	135

Scénarios d'application

Approvisionnement en eau

Filtration et transport des usines d'eau

Distribution d'eau zonée dans les usines d'eau

Surpression du pipeline principal

Surpression de l'eau des immeubles de grande hauteur

Surpression industrielle

Systèmes d'eau de traitement

Systèmes de nettoyage

Systèmes de lavage haute pression

Systèmes de lutte contre l'incendie

Transfert de fluides industriels

Systèmes de refroidissement et CVC

Eau d'alimentation de chaudière et systèmes de condensation

Intégration de machines-outils

Transfert de milieux acides et alcalins

Traitement de l'eau

Systèmes d'ultrafiltration (UF)

Systèmes d'osmose inverse (OI)

Systèmes de distillation

Séparateurs et systèmes de filtration de piscine

Irrigation

Irrigation des terres agricoles

Irrigation par aspersion

Irrigation goutte à goutte
