¿Qué es una bomba centrífuga de tubería?
Una bomba centrífuga para tuberías, también conocida como bomba centrífuga en línea, es un dispositivo de transporte de fluidos vertical u horizontal de alta eficiencia perfectamente integrado con sistemas de tuberías industriales y municipales. A diferencia de las bombas centrífugas convencionales con estructuras de entrada y salida escalonadas, esta bomba presenta un diseño lineal coaxial de entrada y salida con calibres idénticos, lo que permite la instalación directa en línea en tuberías existentes sin modificaciones adicionales de las tuberías, ajuste de soportes o construcción compleja de cimientos.
Como pieza central de la maquinaria de fluidos general, utiliza la fuerza centrífuga para realizar un transporte de líquidos con bajo consumo de energía. Con ventajas sobresalientes que incluyen estructura compacta, funcionamiento estable, bajo nivel de ruido y fácil instalación, se utiliza principalmente para transportar agua limpia y fluidos de baja viscosidad, no corrosivos o débilmente corrosivos. Se ha convertido en el equipo de bombeo principal para la circulación de agua en circuito cerrado, el suministro de agua a presión y el suministro de fluidos en diversos escenarios de protección industrial, civil y ambiental.
El proceso de trabajo de una bomba centrífuga de tubería sigue el principio fluidodinámico de conversión de energía centrífuga, logrando un transporte de líquido continuo y estable mediante la conversión de energía mecánica. Antes de la operación formal, toda la cavidad de la bomba y la tubería de succión deben llenarse completamente con líquido para expulsar el aire interno, lo cual es un requisito previo para el funcionamiento normal.
Cuando se activa el motor impulsor, impulsa el impulsor interno para que gire a alta velocidad a través del eje de la bomba. Las palas giratorias del impulsor impulsan el líquido dentro de la cavidad de la bomba para realizar un movimiento circular. Bajo la acción de la fuerza centrífuga de alta velocidad, el líquido se lanza rápidamente desde el centro del impulsor hasta la carcasa de la voluta periférica. En este proceso, el líquido obtiene una poderosa energía cinética y velocidad de flujo.
La carcasa de voluta tiene un canal de flujo interno que se expande gradualmente, lo que puede reducir efectivamente la velocidad del flujo del líquido. La energía cinética del líquido se convierte en energía de presión estable, formando un fluido a alta presión que se descarga hacia afuera a lo largo de la salida de la tubería. Al mismo tiempo, se forma un área estable de presión negativa en el centro del impulsor debido a la salida de líquido. Bajo la acción de la presión atmosférica, el líquido en la tubería frontal ingresa continuamente a la cavidad de la bomba, formando una circulación de líquido ininterrumpida y completando el trabajo continuo de suministro de agua y presurización.
El rendimiento confiable y la larga vida útil de las bombas centrífugas para tuberías se deben al diseño preciso de los componentes y a los materiales estructurales de alta calidad. Los componentes principales y los materiales principales se especifican de la siguiente manera:
El impulsor es el componente de potencia clave de la bomba. Los materiales comunes incluyen hierro fundido de alta calidad, acero inoxidable 304 y acero inoxidable 316L. Los impulsores cerrados se utilizan ampliamente para una mayor eficiencia de transporte. Los impulsores de hierro fundido son rentables para el suministro de agua limpia convencional, mientras que los impulsores de acero inoxidable presentan propiedades anticorrosión, antioxidantes y antical, adecuados para escenarios de fluidos corrosivos y sanitarios industriales.

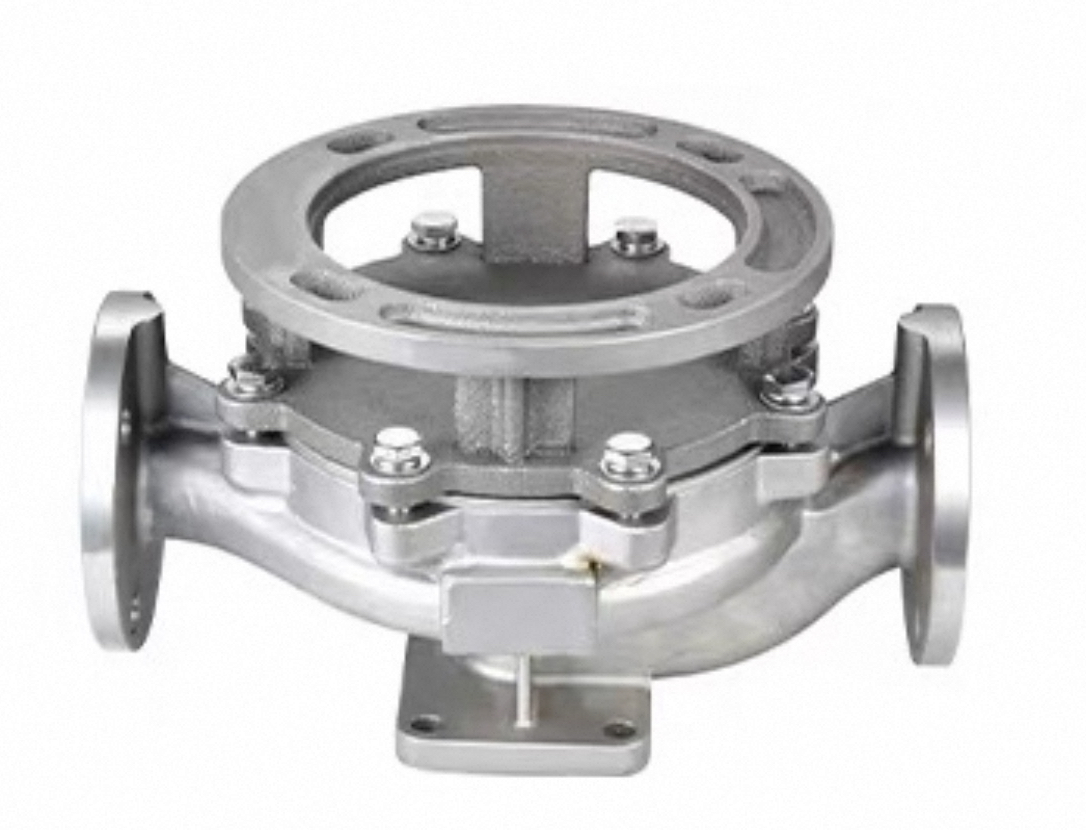

La carcasa de la bomba adopta tecnología de fundición integrada de una sola pieza. La carcasa de hierro dúctil tiene una fuerte resistencia a la presión y al impacto, adaptándose al suministro de agua municipal y de edificios convencional. La carcasa de acero inoxidable se aplica en las industrias química, alimentaria y farmacéutica para resistir la corrosión media.
El eje de la bomba está hecho de acero inoxidable o acero al carbono de alta resistencia con tratamiento general de enfriamiento y revenido, presenta alta rigidez, resistencia al desgaste y resistencia a la deformación, lo que garantiza una rotación estable a alta velocidad durante mucho tiempo.

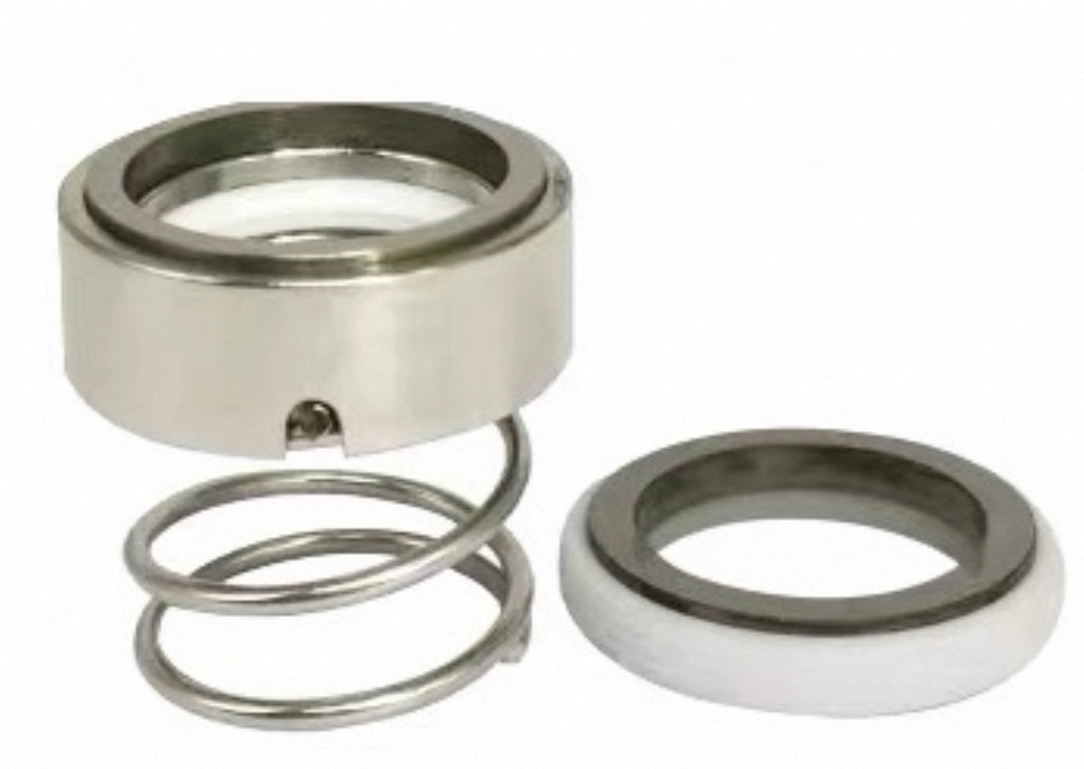

El sello mecánico es el componente principal antifugas y adopta materiales compuestos de carburo de silicio y grafito resistentes al desgaste. Tiene una excelente resistencia a la presión y a la alta temperatura, lo que previene eficazmente las fugas del medio y la inhalación de aire, y mejora en gran medida la estabilidad del funcionamiento a largo plazo.

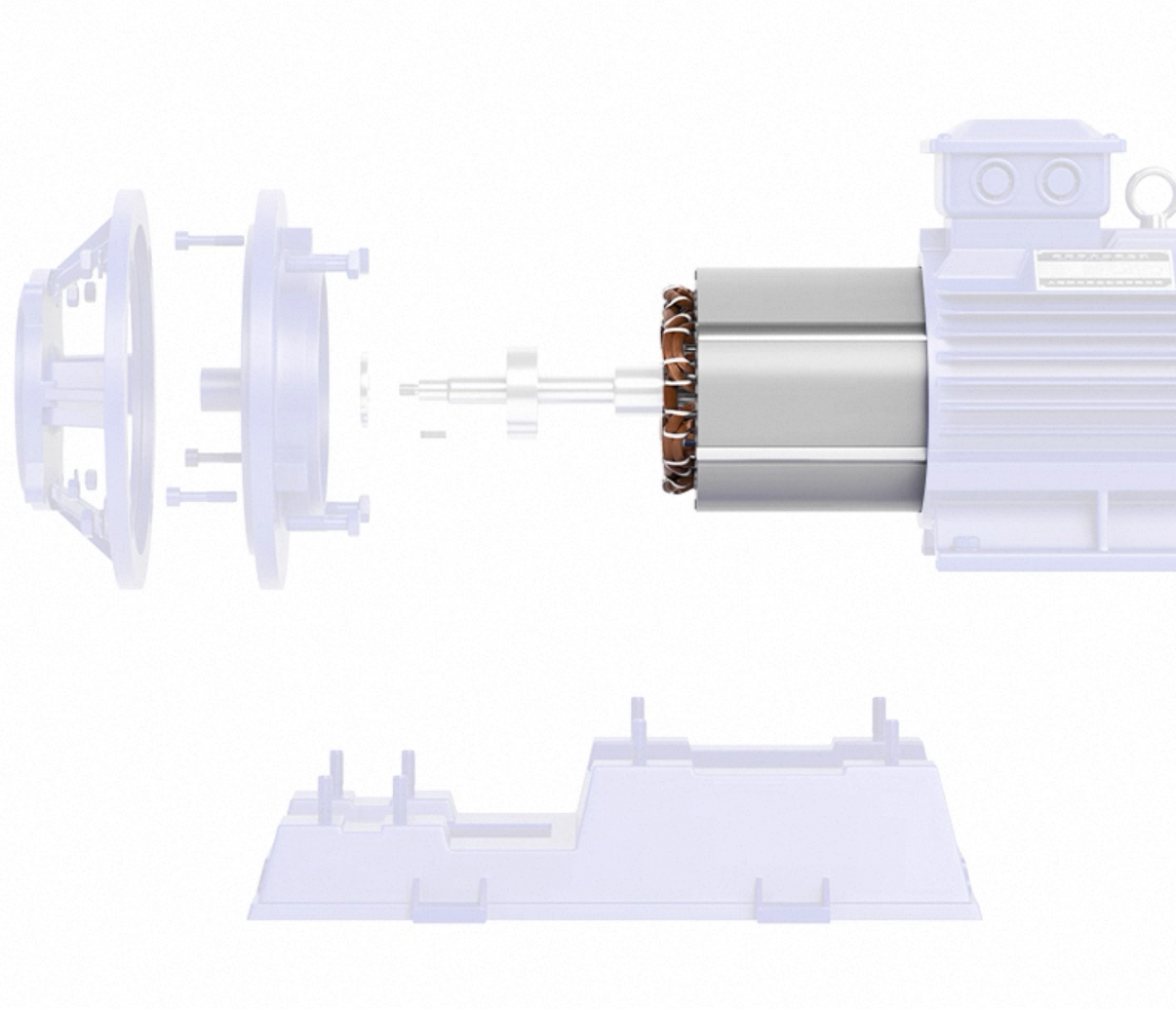

Los rodamientos y el conjunto de soporte utilizan rodamientos silenciosos de alta precisión con baja fricción y baja pérdida. El soporte de fijación metálico integrado fija el motor y el cuerpo de la bomba como un todo, reduciendo la vibración y el ruido durante el funcionamiento.
Las bombas centrífugas para tuberías han formado un sistema de productos completo para satisfacer necesidades de condiciones de trabajo diferenciadas, con tres categorías principales en el mercado:

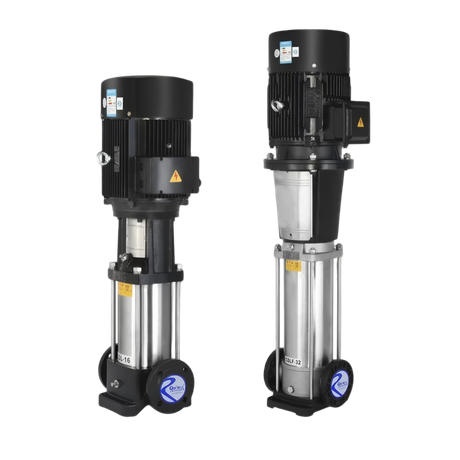

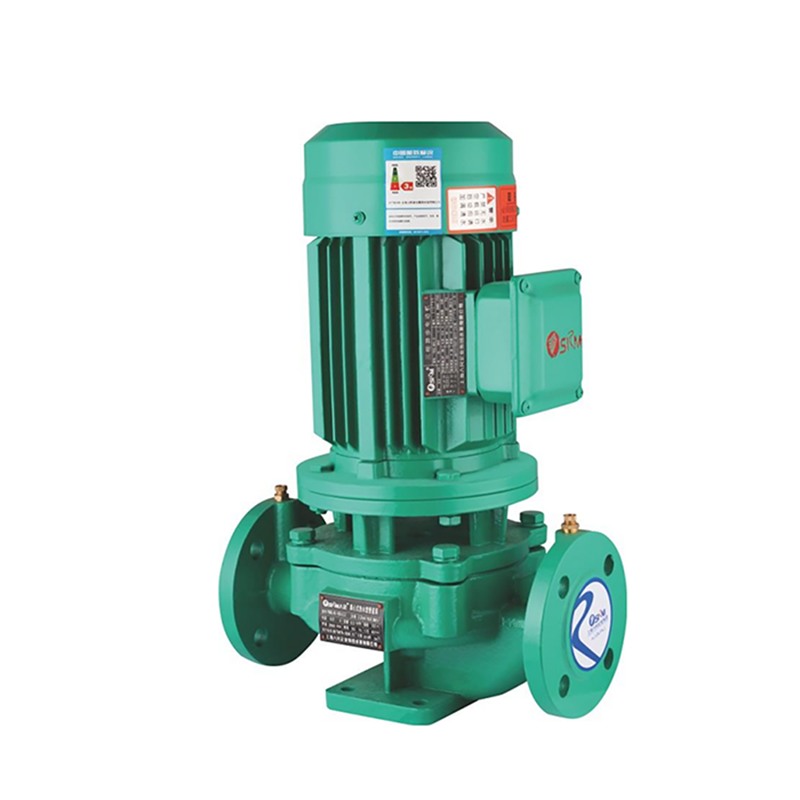

Primero, bomba centrífuga de tubería vertical (Serie ISG/CDLF) . Es el modelo más utilizado con una estructura vertical integrada, un espacio ultrapequeño y una instalación sencilla. La serie ISG es para suministro de agua convencional, mientras que la serie CDLF de etapas múltiples es aplicable a escenarios de suministro de agua presurizada de alta elevación.

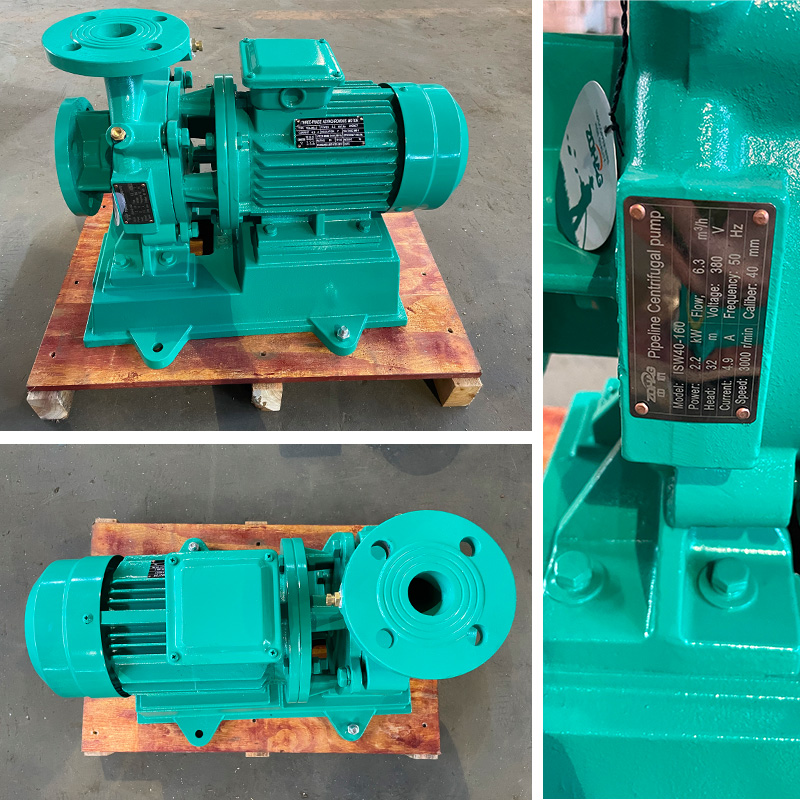

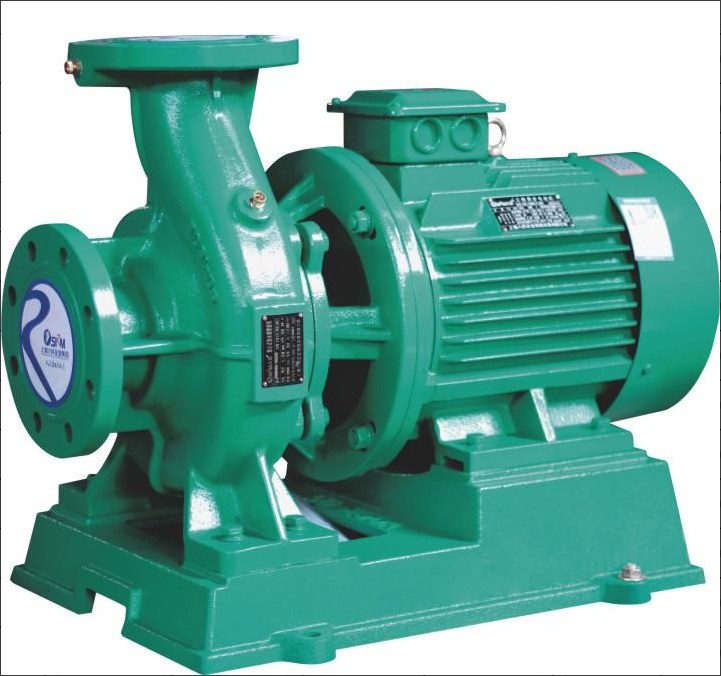

En segundo lugar, bomba centrífuga de tubería horizontal (Serie ISW) . Con una estructura horizontal estable, es conveniente para el desmontaje, mantenimiento y revisión diarios, adecuado para trabajos de circulación industrial continua de gran flujo y a largo plazo.
En tercer lugar, bomba centrífuga para tuberías anticorrosión (Serie IHG) . Fabricado íntegramente en acero inoxidable, está especialmente desarrollado para medios débilmente corrosivos como disolventes químicos, aguas residuales industriales y bebidas líquidas.

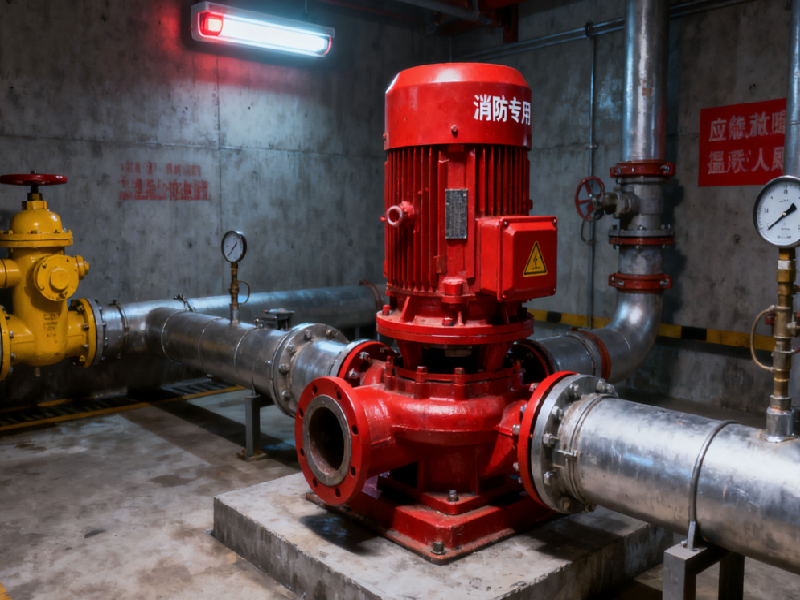

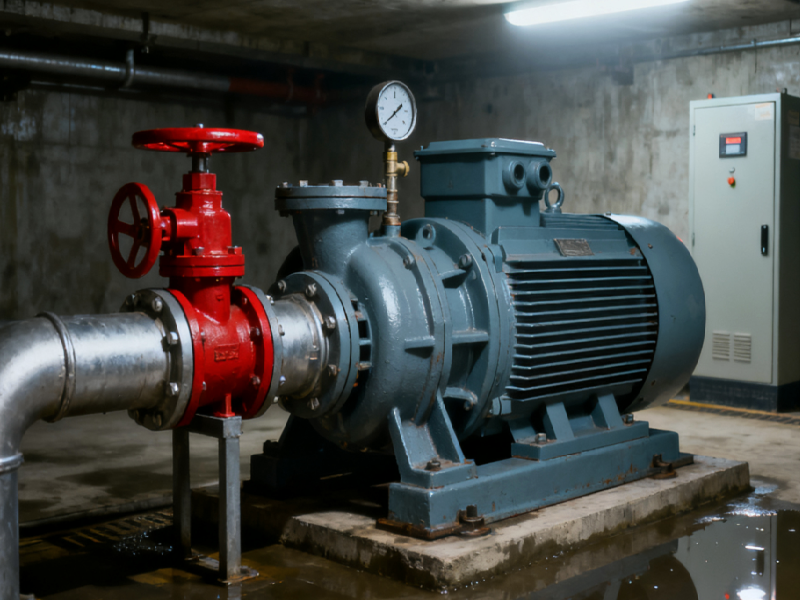

En ingeniería municipal, se utiliza para el transporte presurizado de agua del grifo urbano, el suministro secundario de agua a comunidades residenciales, el suministro de agua contra incendios y el suministro de agua ecológica municipal. En la fabricación industrial, se encarga de la circulación del agua de refrigeración de los equipos de la fábrica, del agua de reposición de calderas, del transporte de fluidos del proceso de producción y de la presurización del sistema de tratamiento de agua. En la ingeniería de construcción civil, se aplica al suministro de agua de edificios de gran altura, a la circulación de agua de aire acondicionado central y a la circulación de tuberías de calefacción. En la industria de protección ambiental, se utiliza para el transporte de agua limpia y la presurización de tuberías en sistemas de pretratamiento y purificación de agua de aguas residuales.
La selección razonable del modelo es la base para un funcionamiento eficiente y estable de las bombas centrífugas de tubería. Los parámetros de selección básicos y las fórmulas de cálculo profesionales para la selección de estándares industriales son los siguientes:
1. Caudal (Q) : Se refiere al volumen de líquido transportado por unidad de tiempo, unidad: m³/h, que determina la capacidad general de transporte del sistema de tuberías.
2. Altura (H) : Representa la presión total y la altura de elevación requerida para el transporte de líquidos, unidad: m, incluyendo la altura de elevación real y la pérdida de resistencia de la tubería.
3. Velocidad de rotación (n) : Las velocidades estándar convencionales son 1450 r/min y 2900 r/min, lo que afecta directamente el flujo de la bomba y el rendimiento del cabezal.
4. NPSH : Altura neta de succión positiva, parámetro clave para prevenir la cavitación de la bomba; el NPSH efectivo real del sistema debe ser mayor que el NPSH requerido por la bomba.
5. Fórmula de cálculo de la potencia del eje : P = (ρ×g×Q×H) / (3600×η)(P: Potencia del eje kW; ρ: Densidad del líquido kg/m³; g: Aceleración gravitacional 9,8 m/s⊃2;; Q: Caudal m³/h; H: Altura total m; η: Eficiencia integral de la bomba)
6. Fórmula de coincidencia de carga total : Htotal = Hvertical + Hfricción (Htotal: altura total requerida del sistema; Hvertical: altura de elevación vertical del líquido real; Hfricción: pérdida de resistencia por fricción de la tubería)
Principio de selección : reserve un margen de rendimiento del 10% al 15% según las condiciones de trabajo reales, el flujo y la altura para evitar una operación de sobrecarga a largo plazo y extender la vida útil del equipo.

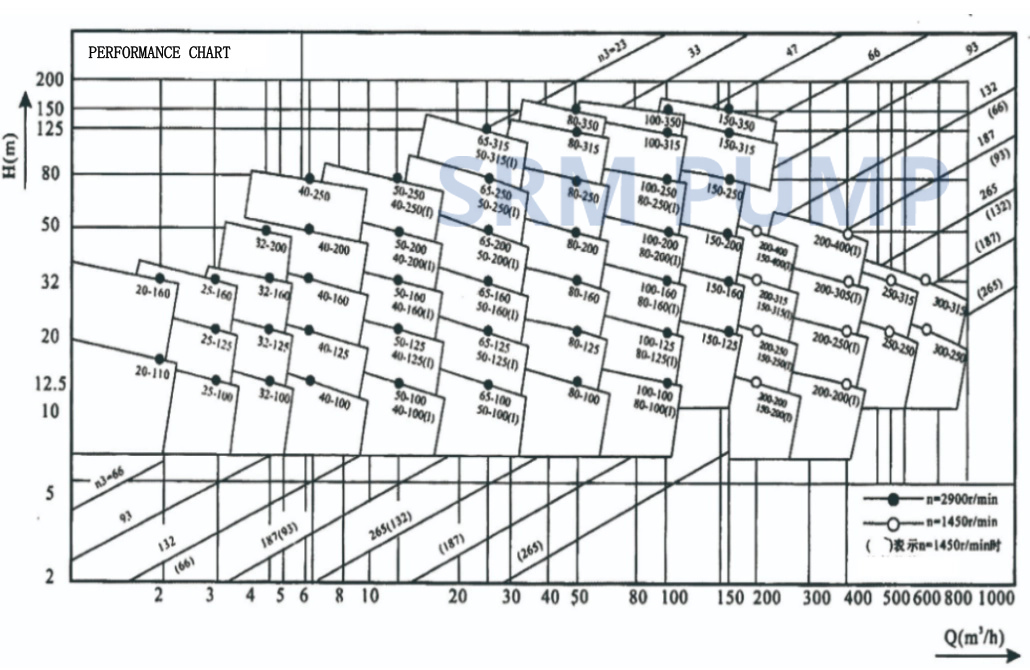

MODELO |
Fluir |
Cabeza |
Potencia |
Voltaje |
Velocidad |
|
(m³/h) |
(L/T) |
|||||
25-125 |
4 |
1.1 |
20 |
0.75 |
380 |
3000 |
25-160 |
4 |
1.1 |
32 |
1.5 |
380 |
3000 |
25-160A |
3.7 |
1 |
28 |
1.1 |
380 |
3000 |
32-125 |
4.5 |
1.3 |
20 |
0.75 |
380 |
3000 |
32-160 |
4.5 |
1.3 |
32 |
1.5 |
380 |
3000 |
32-160A |
4 |
1.1 |
25 |
1.1 |
380 |
3000 |
32-200 |
4.5 |
1.3 |
50 |
3 |
380 |
3000 |
32-200A |
4 |
1.1 |
40 |
2.2 |
380 |
3000 |
40-100 |
6.3 |
1.8 |
12.5 |
0.75 |
380 |
3000 |
40-125 |
6.3 |
1.8 |
20 |
1.1 |
380 |
3000 |
40-125A |
5.6 |
1.6 |
16 |
0.75 |
380 |
3000 |
40-160 |
6.3 |
1.8 |
32 |
2.2 |
380 |
3000 |
40-160A |
5.9 |
1.6 |
28 |
1.5 |
380 |
3000 |
40-160B |
5.2 |
1.4 |
24 |
1.1 |
380 |
3000 |
40-200 |
6.3 |
1.8 |
50 |
4 |
380 |
3000 |
40-200A |
5.9 |
1.6 |
44 |
3 |
380 |
3000 |
40-200B |
5.5 |
1.5 |
38 |
2.2 |
380 |
3000 |
40-250 |
6.3 |
1.8 |
80 |
7.5 |
380 |
3000 |
40-250A |
5.9 |
1.6 |
70 |
5.5 |
380 |
3000 |
40-250B |
5.5 |
1.5 |
60 |
4 |
380 |
3000 |
40-125(1) |
12.5 |
3.5 |
20 |
1.5 |
380 |
3000 |
40-125(1)A |
11.2 |
3.1 |
17.2 |
1.1 |
380 |
3000 |
40-160(1) |
12.5 |
3.5 |
32 |
3 |
380 |
3000 |
40-160(1)A |
11.7 |
3.3 |
28 |
2.2 |
380 |
3000 |
40-160(1)B |
10.5 |
2.9 |
22.5 |
1.5 |
380 |
3000 |
40-200(1) |
12.5 |
3.5 |
50 |
5.5 |
380 |
3000 |
40-200(1)A |
11.7 |
3.3 |
40 |
4 |
380 |
3000 |
40-200(I)B |
10.5 |
2.9 |
35 |
3 |
380 |
3000 |
50-100 |
12.5 |
3.5 |
12.5 |
1.1 |
380 |
3000 |
50-100A |
11.2 |
3.1 |
10 |
0.75 |
380 |
3000 |
50-125 |
12.5 |
3.5 |
20 |
1.5 |
380 |
3000 |
50-125A |
11.2 |
3.1 |
17.2 |
1.1 |
380 |
3000 |
50-160 |
12.5 |
3.5 |
32 |
3 |
380 |
3000 |
50-160A |
11.7 |
3.3 |
28 |
2.2 |
380 |
3000 |
50-160B |
10.5 |
2.9 |
22.5 |
1.5 |
380 |
3000 |
50-200 |
12.5 |
3.5 |
50 |
5.5 |
380 |
3000 |
50-200A |
11.7 |
3.3 |
44.5 |
4 |
380 |
3000 |
50-200B |
10.5 |
2.9 |
35 |
3 |
380 |
3000 |
50-250 |
12.5 |
3.5 |
80 |
11 |
380 |
3000 |
50-250A |
11.7 |
3.3 |
70 |
7.5 |
380 |
3000 |
50-250B |
10.8 |
3 |
60 |
5.5 |
380 |
3000 |
50-100(1) |
25 |
6.9 |
12.5 |
1.5 |
380 |
3000 |
50-100(I)A |
22.4 |
6.2 |
10 |
1.1 |
380 |
3000 |
50-125(1) |
25 |
6.9 |
20 |
3 |
380 |
3000 |
50-125(1)A |
22.4 |
6.2 |
16 |
2.2 |
380 |
3000 |
50-160(1) |
25 |
6.9 |
32 |
4 |
380 |
3000 |
50-160(1)A |
23.4 |
6.5 |
28 |
3 |
380 |
3000 |
50-160(1)B |
21.6 |
6 |
24 |
2.2 |
380 |
3000 |
Durante la instalación, asegúrese de que la tubería esté fijada firmemente sin juntas a tope forzadas, para evitar la deformación del cuerpo de la bomba causada por la tensión de la tubería. Se debe instalar un dispositivo de filtro en el extremo de entrada para bloquear las impurezas granulares y proteger el impulsor y el sello mecánico. Llene completamente el cuerpo de la bomba con líquido y extraiga todo el aire interno antes del arranque para evitar fallas por cavitación. El motor debe estar conectado a tierra de manera confiable y la dirección de rotación debe ser consistente con la dirección marcada en el cuerpo de la bomba para evitar daños por rotación inversa.
Lleve a cabo una inspección diaria del ruido de funcionamiento de la bomba, la vibración y las fugas de líquido para detectar problemas anormales con anticipación. Revise la grasa lubricante de los rodamientos todos los meses, reponga o reemplace el lubricante regularmente para reducir la pérdida por fricción. Inspeccione trimestralmente el apriete y el desgaste de los sellos mecánicos, reemplace los accesorios viejos a tiempo para detectar fugas leves. Para equipos apagados a largo plazo, drene el líquido residual dentro del cuerpo de la bomba para evitar la congelación, el agrietamiento y la oxidación interna. Limpie el filtro de entrada con regularidad para garantizar una circulación de fluido sin obstrucciones y una eficiencia de bombeo estable.
A diferencia de las bombas centrífugas ordinarias con posiciones de entrada y salida irregulares, las bombas centrífugas para tuberías adoptan un diseño coaxial en línea, que puede integrarse directamente en la tubería. No requieren fijación especial de cimientos ni accesorios de conversión de tuberías, lo que ahorra espacio de instalación y costos de ingeniería. Mientras tanto, presentan un funcionamiento más estable, menor ruido y un mantenimiento más sencillo, que son ventajas irremplazables en los sistemas de tuberías de circuito cerrado.
La bomba centrífuga de tubería depende de la succión de presión negativa para absorber el líquido. Si queda aire en la cavidad de la bomba, no se puede formar una presión negativa efectiva durante la rotación del impulsor, lo que provoca que no haya salida de agua o que el flujo sea insuficiente. Además, el ralentí sin agua provocará fricción a alta temperatura de los componentes internos, provocará erosión por cavitación y desgastará gravemente el impulsor y el sello mecánico, lo que provocará daños permanentes en el equipo.
Las bombas convencionales de la serie de hierro fundido son adecuadas para agua limpia, agua de circulación industrial y otros líquidos limpios no corrosivos. Las bombas de la serie de acero inoxidable pueden transportar medios débilmente corrosivos como bebidas alimenticias, líquidos farmacéuticos y soluciones ácido-base diluidas. No son adecuados para aceites de alta viscosidad, líquidos con una gran cantidad de partículas sólidas y medios químicos fuertemente corrosivos.
La presión insuficiente se debe principalmente al bloqueo de la tubería, la inhalación de aire, el modelo no coincidente y la falla del sello. Los usuarios pueden limpiar primero el filtro de la tubería y la suciedad interna, verificar las fugas de aire en el puerto de succión y reemplazar los sellos mecánicos viejos. Si la resistencia real de la tubería y la altura de elevación exceden los parámetros nominales de la bomba, es necesario reemplazar un modelo de bomba de alta elevación.
En condiciones de trabajo estándar con mantenimiento regular, la vida útil total del cuerpo de la bomba puede alcanzar entre 8 y 12 años. Las piezas vulnerables, como los sellos mecánicos y los cojinetes, son consumibles que deben reemplazarse cada 1 o 2 años. La instalación estandarizada, la limpieza regular y el mantenimiento de la lubricación pueden reducir efectivamente la tasa de fallas y prolongar la vida útil del equipo.
