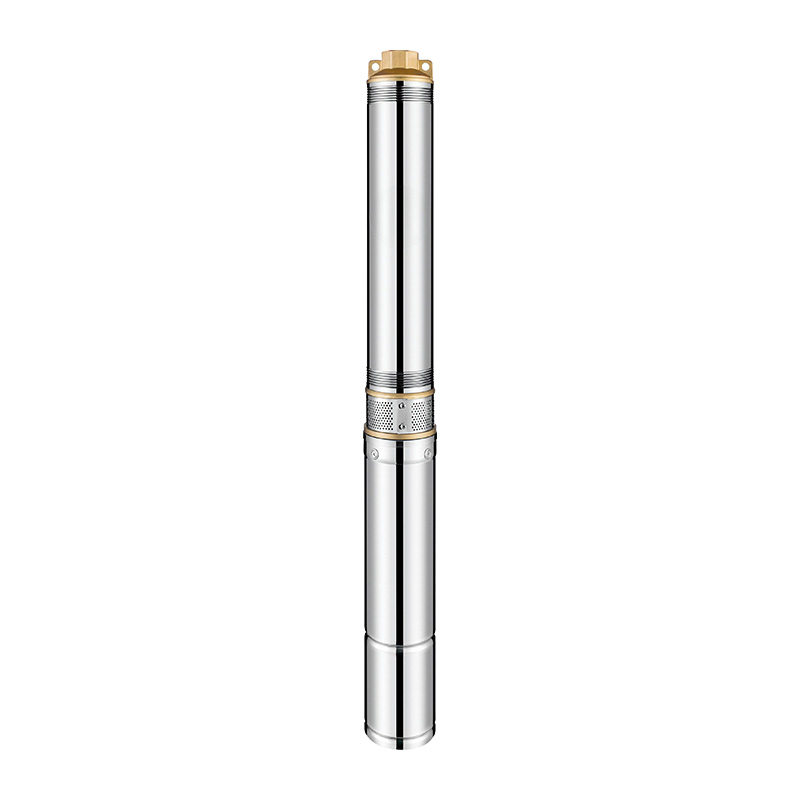

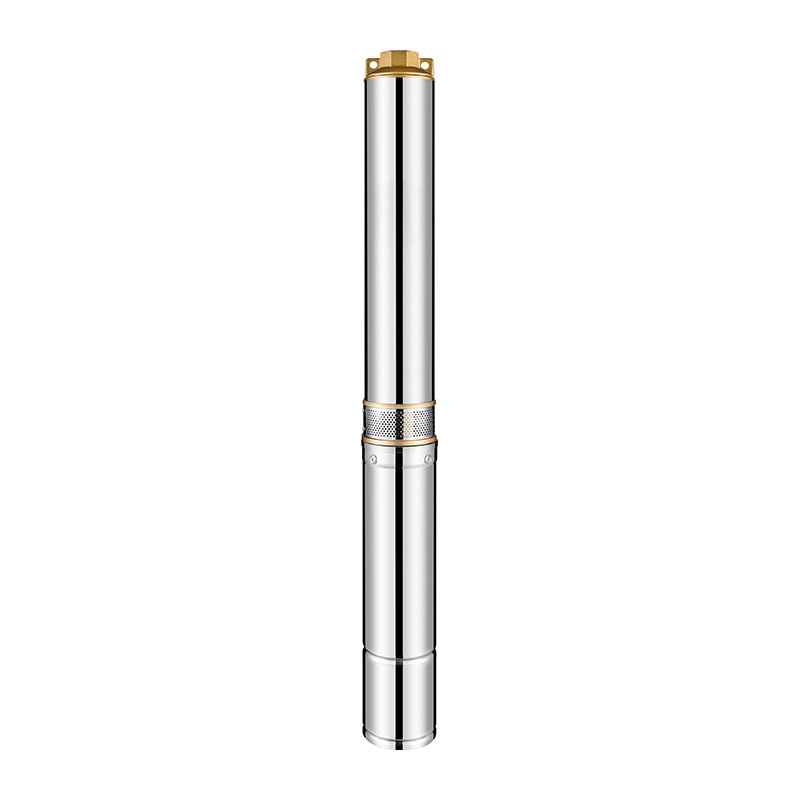

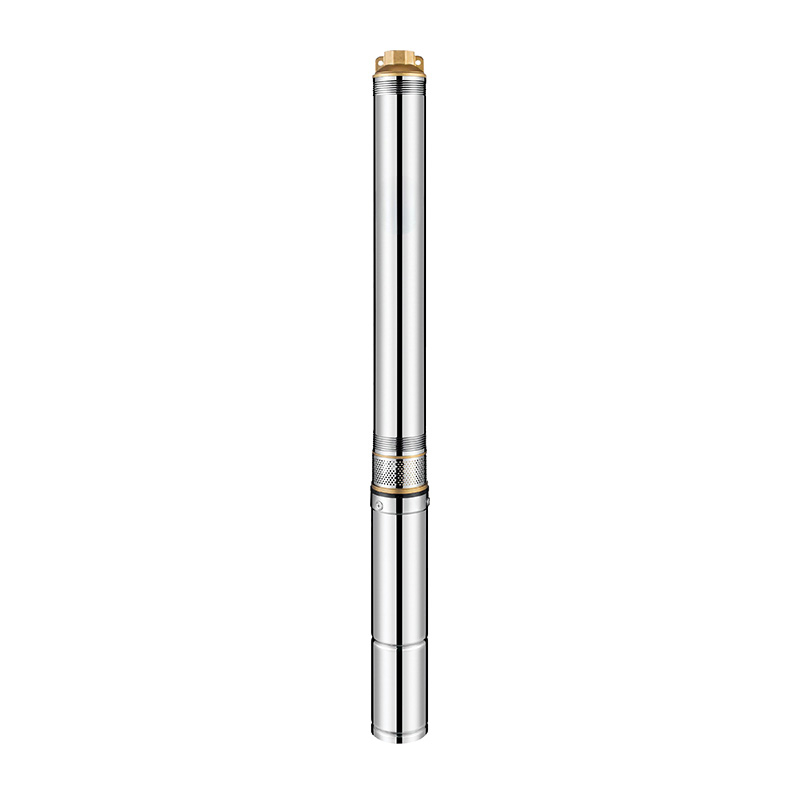

Bomba de pozo profundo 4SD


Disponibilidad:

La bomba sumergible para pozos profundos de acero inoxidable serie SD es un dispositivo integrado de extracción de agua subterránea, cuya característica más notable es la combinación del motor y la bomba en una sola unidad. Construida en acero inoxidable, esta bomba cuenta con una excelente resistencia a la corrosión y propiedades higiénicas. El equipo funciona sumergiendo el motor y la bomba directamente en el agua, lo que lo hace adecuado para proyectos de elevación de agua en pozos profundos, ríos, embalses y entornos similares. Se utiliza principalmente para riego agrícola, suministro de agua potable para personas y ganado en mesetas y regiones montañosas, así como para suministro y drenaje de agua urbano e industrial. Su diseño estructural compacto garantiza una fácil instalación y mantenimiento, al mismo tiempo que ofrece alta eficiencia, ahorro de energía y un funcionamiento seguro y confiable.

Modelo:
4SD
Marca:
SRM

Descripción del Producto

Preguntas frecuentes

Ventaja del producto

1. Alta eficiencia y ahorro de energía: el diseño hidráulico optimizado reduce el consumo de energía y logra una mayor eficiencia operativa que productos comparables.

2. Resistencia a la corrosión: la construcción de acero inoxidable garantiza una resistencia a largo plazo a la corrosión del agua, lo que prolonga la vida útil del equipo.

3. Diseño liviano: La estructura compacta y liviana facilita el transporte y la instalación subterránea.

Parámetros técnicos

Condiciones de funcionamiento

Temperatura máxima del fluido hasta +35 ℃.

Contenido máximo de arena: 0,25%.

Inmersión máxima: 80m.

Diámetro mínimo del pozo: 3'.

Motor y bomba

Motor rebobinable o completo

motor de pantalla obturada

Trifásico: 380V-415V/50Hz

Monofásico: 220V-240V/50Hz

Las bombas están diseñadas con carcasa tensionada

Tolerancia de curva según ISO 2548

Opciones bajo pedido

Equipar caja de control automático digital

Sello mecánico especial

Otros voltajes o frecuencia 60 Hz

Componentes	Material
Carcasa externa de la bomba	Acero inoxidable AISI 304
Caja de entrega	Cu fundido ASTM280
Linterna de succión	Cu fundido ASTM280
Difusor	Plástico.PC
Impulso	Plástico.POM
Eje	①AISI 316 acero inoxidable ②AISI 304 acero inoxidable
Acoplamiento del eje	①AISI 316 acero inoxidable ②AISI 304 acero inoxidable
usar anillo	Acero inoxidable AISI 304
Carcasa externa del motor	Acero inoxidable AISI 304
cubierta superior	Cu fundido ASTM280
Soporte inferior	Acero inoxidable AISI 304
Sello mecánico	Sello especial para pozo profundo (carbono-SIC/TC)
Eje	AISI 304 SS-C1045
Cojinete	NSK
Aceite lubricante para sellos	Aceite para maquinaria alimentaria y uso farmacéutico.

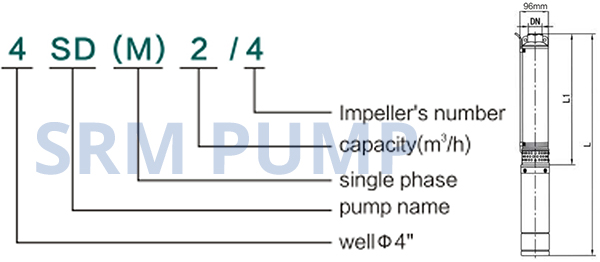

Modelo Opcional

MODELO		DN	DIMENSIONES(mm)			PESO (kilogramos)
1~220-240V	3~380V/415V		L1	L(S)	L(T)	G(S)	GRAMO(T)
4SDM2/4	4SD2/4	11/4'/11/2'	323	615	610	9	8
4SDM2/6	4SD2/6	11/4'/11/2'	373	670	665	10	9
4SDM2/8	4SD2/8	11/4'/11/2'	422	734	719	11	10
4SDM2/11	4SD2/11	11/4'/11/2'	497	824	809	12	11
4SDM2/14	4SD2/14	11/4'/11/2'	571	918	898	14	13
4SDM2/20	4SD2/20	11/4'/11/2'	752	1139	1099	17	15
4SDM2/26	4SD2/26	11/4'/11/2'	900	1347	1287	20	18
4SDM2/32	4SD2/32	11/4'/11/2'	1067	1603	1514	26	22
4SDM2/36	4SD2/36	11/4'/11/2'	1166	1702	1613	27	23
一	4SD2/44	11/4'/11/2'	1396	一	1873	一	27
一	4SD2/52	11/4'/11/2'	1595	一	2146	一	31
一	4SD2/60	11/4'/11/2'	1793	一	2344	一	33

En la lista: L(S) es motor monofásico, L(T) es motor trifásico
En la lista: G(S) es motor monofásico, G(T) es motor trifásico

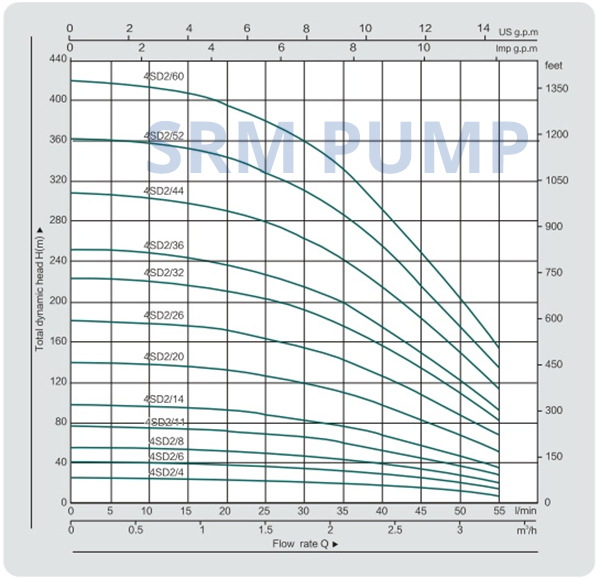

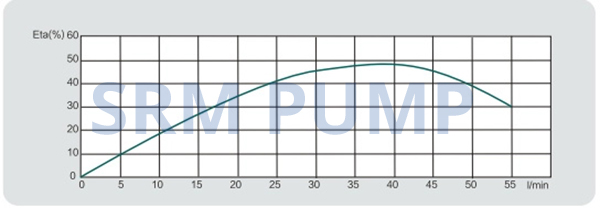

Carta de desempeño

imagen3

imagen4

Datos de rendimiento 50 Hz
MODELO		P₂		ENTREGA n≈2850 r/min
220V/240V	3~ 380V/415V	kilovatios	caballos de fuerza	metro⊃3;/h	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3.0	3.3
				Q I/min	0	5	10	15	20	25	30	35	40	45	50	55
4SDM2/4	4SD2/4	0.18	0.25	H(metro)	28	28	28	27	26	25	24	22	20	17	13	10
4SDM2/6	4SD2/6	0.25	0.33		42	42	41	41	40	38	36	33	29	25	20	15
4SDM2/8	4SD2/8	0.37	0.5		56	56	55	54	53	51	48	474	39	33	27	21
4SDM2/11	4SD2/11	0.55	0.75		77	76	76	75	73	70	66	61	54	46	37	28
4SDM2/14	4SD2/14	0.75	1		98	97	97	95	92	89	84	77	69	58	47	36
4SDM2/20	4SD2/20	1.1	1.5		140	139	138	136	132	127	120	111	98	83	67	52
4SDM2/26	4SD2/26	1.5	2		182	181	179	176	172	165	156	144	127	108	88	67
4SDM2/32	4SD2/32	2.2	3		224	222	221	217	211	203	1941	177	157	133	108	83
4SDM2/36	4SD2/36	2.2	3		252	250	248	244	238	228	215	199	176	149	121	93
一	4SD2/44	3	4		308	306	304	298	290	279	263	243	216	183	148	114
一	4SD2/52	4	5.5		364	361	359	353	343	329	311	288	255	216	175	134
一	4SD2/60	4	5.5		420	417	414	407	396	380	359	332	294	249	202	155

Usos del producto

Riego agrícola: apoya la extracción de agua subterránea de alta capacidad para satisfacer la demanda de agua de las tierras agrícolas.
Suministro de Agua Potable: Adecuado para proyectos de suministro de agua en áreas remotas como regiones montañosas y altas.
Drenaje industrial: Se utiliza para el suministro y drenaje de agua en minas, ferrocarriles y sitios de construcción.

Instrucciones de funcionamiento

1. La bomba para pozos profundos solo debe usarse con fuentes de agua limpia que contengan menos del 0,01% de arena.

2. La bomba no debe funcionar en seco (sin agua). Los impulsores de primera y segunda etapa deben sumergirse al menos a 1 metro por debajo del nivel del agua. Controle el nivel del agua en el pozo durante la operación.

3. Si se produce una vibración excesiva alrededor de la base durante la operación, inspeccione los cojinetes de la bomba o la empaquetadura del motor en busca de desgaste. Reemplace las piezas desgastadas si se detectan fugas.

4. Si la bomba se ha utilizado para transportar agua arenosa o fangosa, enjuáguela bien con agua limpia antes de apagarla.

5. Antes de detener la bomba, primero cierre la válvula de descarga, corte el suministro de energía y bloquee la caja de interruptores. En invierno, drene toda el agua residual de la bomba para evitar daños por congelación.

Preguntas frecuentes

¿Cómo elegir una bomba para pozo profundo?

Coincidencia de cabezales: asegúrese de que el cabezal nominal no exceda significativamente el cabezal operativo real; idealmente, no más del 25 % por encima del requisito real. La altura real es la distancia vertical desde el nivel de agua del pozo hasta la piscina de descarga, incluyendo:
Altura neta (elevación estática)
Pérdida de carga por fricción (típicamente 6 a 9% de la altura neta, o 1 a 2 metros).
El impulsor debe sumergirse entre 1 y 1,5 metros por debajo del nivel del agua y la longitud total de la sección de la bomba sumergida no debe exceder la profundidad máxima del pozo especificada en el manual.
Selección de caudal: haga coincidir el caudal de la bomba con la capacidad de rendimiento del pozo.
Contenido de arena: Evite el agua con exceso de arena (>0,1%), ya que acelera el desgaste y acorta la vida útil de la bomba.
Compatibilidad de tamaño: El diámetro exterior máximo de la bomba debe ser entre 25 y 50 mm más pequeño que el diámetro del pozo para evitar daños al revestimiento del pozo inducidos por vibraciones.
(Nota: términos técnicos como 'cabeza', 'impulsor' y 'pérdida por fricción' se traducen con precisión. Los parámetros clave (p. ej., 25 %, 0,1 %) se conservan para mayor precisión. Los márgenes de seguridad (p. ej., espacio libre de 25 a 50 mm) se enfatizan para aplicaciones prácticas.)
¿Puedo utilizar mi propio logotipo?

Opción de marca personalizada: admitimos servicios OEM/ODM y podemos producir bombas con su logotipo, siempre que usted:
Sea propietario de la marca comercial O
tenga la autorización del propietario de la marca comercial.
