Principio de funcionamiento
Antes de la puesta en marcha, la carcasa de la bomba debe llenarse con líquido (o retener líquido residual). Cuando se activa, el impulsor giratorio de alta velocidad fuerza el líquido desde los canales de las paletas hacia la voluta, creando un vacío en la entrada. Este vacío abre la válvula de retención de succión, permitiendo que el aire de la tubería de succión ingrese a la bomba. Luego, el aire se mezcla con líquido y se expulsa a través de los canales exteriores del impulsor, logrando un flujo autocebante continuo y estable.
Ventajas clave
Autocebante rápido : manejo eficiente de aire y líquido.
Opciones de materiales versátiles , adecuados para diversos fluidos.
Ahorro de energía y durabilidad: el diseño hidráulico optimizado minimiza el desgaste.
Parámetros técnicos
Temperatura máxima del fluido hasta +40 ℃.
Contenido máximo de arena: 0,25%
Motor y bomba: motor rebobinable
Trifásico: 380V-415V/50Hz
Monofásico: 220V-240V/50Hz
Opciones bajo pedido: Sello mecánico especial
Otros voltajes o frecuencia 60 Hz

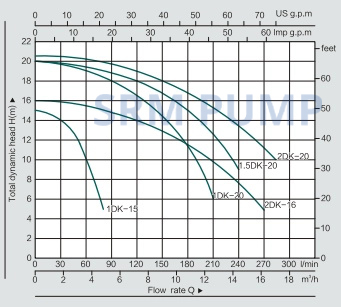

Carta de desempeño

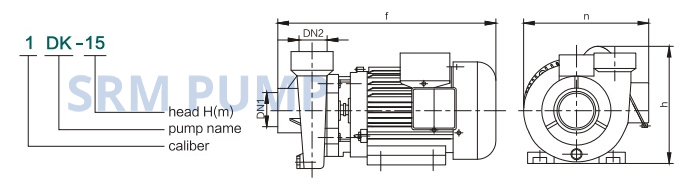

Modelo Opcional
Datos de rendimiento 50 Hz |
||||||||||||||
MODELO |
P₂ |
ENTREGA n≈2850 r/min |
||||||||||||
1~ |
3~ |
kilovatios |
caballos de fuerza |
metro⊃3;/h |
0 |
1.2 |
2.4 |
4.8 |
7.2 |
9.0 |
10.8 |
12.6 |
14.4 |
16.2 |
Q I/min |
0 |
20 |
40 |
60 |
120 |
150 |
180 |
210 |
240 |
270 |
||||
1DK-15 |
一 |
0.37 |
0.5 |
H(metro) |
15 |
14 |
10 |
5 |
一 |
一 |
一 |
一 |
一 |
一 |
1DK-20 |
一 |
0.55 |
0.75 |
20 |
19 |
18 |
17 |
16.5 |
14.4 |
11.3 |
6 |
一 |
一 |
|
1.5DK-20 |
1.5DK-20 |
0.75 |
1.0 |
20 |
19.2 |
18.3 |
17.5 |
16.8 |
15 |
11.5 |
12.6 |
9 |
一 |
|
2DK-16 |
2DK-16 |
1.1 |
1.5 |
16 |
15.5 |
15 |
14.5 |
14 |
13 |
11.5 |
9.8 |
7.6 |
4.5 |
|
2DK-20 |
2DK-20 |
1.5 |
2.2 |
21 |
20.5 |
20 |
19.5 |
19 |
18 |
16.8 |
15.2 |
13.4 |
10 |
|
Usos del producto
La bomba centrífuga Serie DK se utiliza ampliamente en:
Aplicaciones domésticas y residenciales
Abastecimiento de agua a explotaciones ganaderas
Sistemas de agua domésticos
Distribución de agua en comunidades residenciales.
Presurización del agua potable
Presurización de tanques en techos de edificios de gran altura
Suministro de agua para hoteles y edificios comerciales.
Sistemas de agua para villas con jardín privado
Centros de sauna y spa
Suministro de agua centralizado para hoteles.
Instalaciones de SPA e hidroterapia.
Aplicaciones industriales y agrícolas
Impulso de tuberías de agua doméstica de fábrica
Sistemas de circulación de agua.
Extracción de agua de pozo profundo
Circulación de agua de refrigeración (sistemas detallados)
Suministro de agua contra incendios
Sistemas de agua de laboratorio
Extracción de agua de pozo y presurización de agua municipal.
Riego de jardines
Riego de tierras agrícolas
Suministro de agua para el cultivo de hortalizas en invernadero.
Esta bomba versátil proporciona soluciones eficientes y confiables para diversos requisitos de suministro de agua y aumento de presión en múltiples sectores.
Instrucciones de seguridad y funcionamiento
Seguridad eléctrica
Para evitar descargas eléctricas, instale un disyuntor de fugas o un protector de falla a tierra y asegúrese de que la conexión a tierra sea adecuada.
Requisitos de voltaje
El voltaje de funcionamiento debe estar entre +5% y -12% del voltaje nominal; de lo contrario, el motor podría sobrecalentarse o quemarse.
Si la fuente de alimentación está lejos de la bomba, utilice cables de alimentación más gruesos para evitar caídas de voltaje y fallas operativas.
Comprobación de inicio
Encienda la alimentación y deje que la bomba funcione en ralentí durante aproximadamente 2 minutos para verificar el arranque, el funcionamiento y la dirección de rotación correctos.
Pautas de instalación
Asegure la bomba firmemente y conecte la entrada a la válvula de pie usando tubos de acero o manguera reforzada (evite tubos demasiado blandos para evitar el colapso).
La válvula de pie debe estar vertical y colocada al menos a 30 cm por encima del fondo para evitar aspirar sedimentos.
Para la primera operación, llene completamente el tanque de almacenamiento. Si la bomba no descarga agua en segundos, repita el cebado. Los usos posteriores no necesitan recarga.
Precauciones operativas
Mantenga el motor seco y controle los niveles de agua para asegurarse de que la válvula de pie permanezca sumergida.
En temperaturas inferiores a 4 °C (39 °F), implemente medidas anticongelantes para evitar daños a la carcasa de la bomba.
Mantenimiento de almacenamiento
Si la bomba no se utilizará durante un período prolongado:
Drene toda el agua residual (incluida el agua almacenada en bombas autocebantes/automáticas).
Limpie y seque los componentes clave, aplique aceite antioxidante y guárdelos en un lugar seco y ventilado.
Nota: Siga stos pasos para garantizar un rendimiento seguro, eficiente y duradero de la bomba.
